JBL SYNTHESIS SDEC-3500/SDEC-4500 Controles e indicadores del panel frontal
B MONITORIZACIÓN DE LA TARJETA DE ENTRADA/SALIDA Cada canal tiene tres
indicadores LED que muestran:
CLIP: Indica el corte en el dominio analógico para cada canal de la tarjeta de entrada o
salida conectada. El LED se ilumina a +18,5 dB.
SIGNAL: El LED de señal se iluminará para cada canal de una tarjeta de entrada o salida
conectada cuando la señal alcance o supere el umbral de señal de – 20 dB.
SYNC/48V: Actualmente JBL Synthesis no admite esta función (indicadores luminosos que
indican que se ha activado una alimentación "fantasma" de +48 V en el canal pertinente de
una tarjeta de entrada conectada o que la sincronización digital es válida).
C DATA ACTIVITY: El LED de actividad de datos parpadea cuando el SDEC se comunica
con otro dispositivo de control, ya sea a través de la red o mediante los puertos serie o de
control.
D NETWORK LINK: El LED de enlace de red indica la presencia de cables Ethernet. Si no hay
ningún cable conectado, el LED está apagado. El enlace de red se utiliza para configurar y
calibrar el sistema Synthesis cuando se utiliza la calibración con DACS.
E VISOR DE INFORMACIÓN: El visor de información indica el nombre/ID y la dirección IP de
la unidad.
F HOLD: Pulse y mantenga pulsado este botón para cambiar cíclicamente el LCD del visor de
información por su rango de contraste.
G LOCATE: Pulse este botón para iluminar el botón Locate del panel posterior.

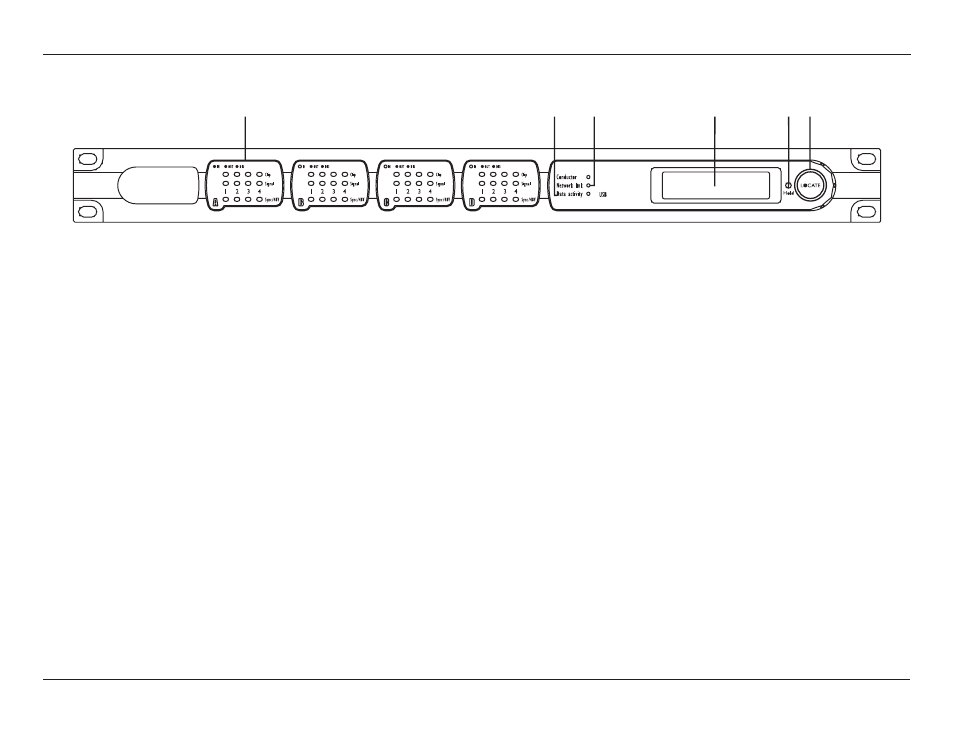

CONTROLES E INDICADORES DEL PANEL FRONTAL
B C D E F G
