4 -

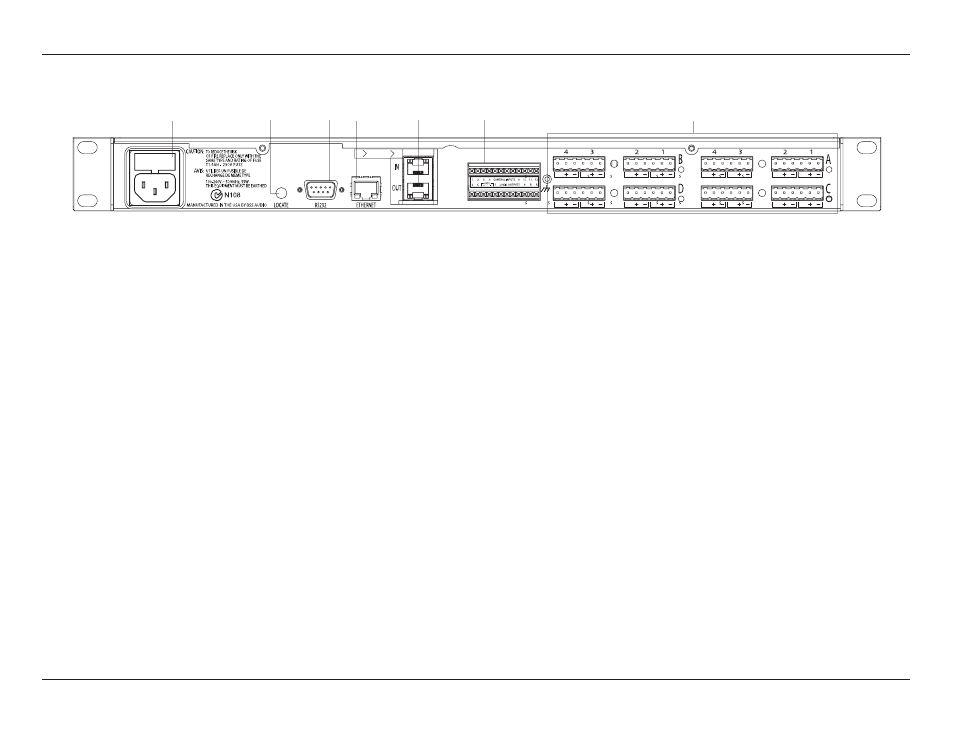

JBL SYNTHESIS SDEC-3500/SDEC-4500 Conexiones del panel posterior
CONEXIONES DEL PANEL POSTERIOR
H TOMA DEL CABLE DE ALIMENTACIÓN: Conecte el cable de alimentación aquí y, a
continuación, conéctelo a una salida de alimentación con tensión de 85 V a 270 V, 50/60 Hz.
I LOCATE: Pulse este botón para iluminar el botón Locate del panel frontal e identificar el
dispositivo con el software London Architect.
J RS-232: Esta conexión para la unidad externa de calibración y configuración no está activa
en estos momentos.
K ETHERNET: Esta es la conexión principal para la red de control del sistema propio y para el
control Ethernet de terceros. El SDEC debe estar conectado a un concentrador Ethernet durante
el proceso de calibración.
L Conectores BLU-Link: Conecte estos puertos a otros productos SDEC-4500P y SDEC-
4500X con el fin de habilitar BLU-Link para enviar y recibir datos de audio. Tenga en cuenta:
Al utilizar amplificadores SDEC-4500X o SDA Series con BLU-Link, es necesario conectar las
dos unidades mediante la conexión BlueLink con un latiguillo Cat. 5e.
M ENTRADAS DE CONTROL: El SDEC-4500P se puede configurar para funcionar en rango
completo o con biamplificador utilizando estas entradas de control. El SDEC-3500 no
necesita ni utiliza esta conexión.
N POSICIONES DE LAS TARJETAS DE ENTRADA/SALIDA: Estos conectores proporcionan
las conexiones equilibradas y no equilibradas para la tarjeta de entrada/salida montada en
las cuatro ranuras para tarjetas del dispositivo SDEC JBL Synthesis. Un LED verde junto a la
letra de asignación de ranuras A, B, C o D indica que hay una tarjeta de entrada montada y
se ilumina un LED ámbar cuando hay una tarjeta de salida. Las conexiones analógicas son
equilibradas/desequilibradas en conectores Phoenix/Combicon. El modelo y la configuración
que haya adquirido determinarán qué tarjeta de entrada/salida se ha instalado en la fábrica.
Asegúrese de que haya solicitado el kit de cableado adecuado para su aplicación y la
configuración de su sistema, tal como se haya diseñado y tal como lo haya recomendado
JBL Synthesis.
BlueLink
H I J K I M N
