5.6.1 Relés multifunción
El inversor viene equipado de serie con un relé multifunción. Éste se puede activar p. ej. de manera
simultánea con el LED de fallo rojo junto al display. Funciones adicionales están en planificación y
podrán ser reequipadas posteriormente mediante una actualización de firmware.
Tiene la posibilidad de conectar un consumidor propio, para el caso de fallo y también para un
funcionamiento sin problemas, respectivamente.
Puede conectar las siguientes tensiones y corrientes del consumidor:
Requisitos de los cables
El cable y el tipo de colocación del cable deben ser apropiados para el uso y el lugar de utilización.
Interruptor automático
Si conecta el relé multifunción a la red eléctrica pública, tiene que asegurarlo con un interruptor
automático propio.
Tensión
Corriente
CA
máx. 240 V
máx. 1,0 A
CC
máx. 30 V
máx. 1,0 A
Posición
Denominación
Valor

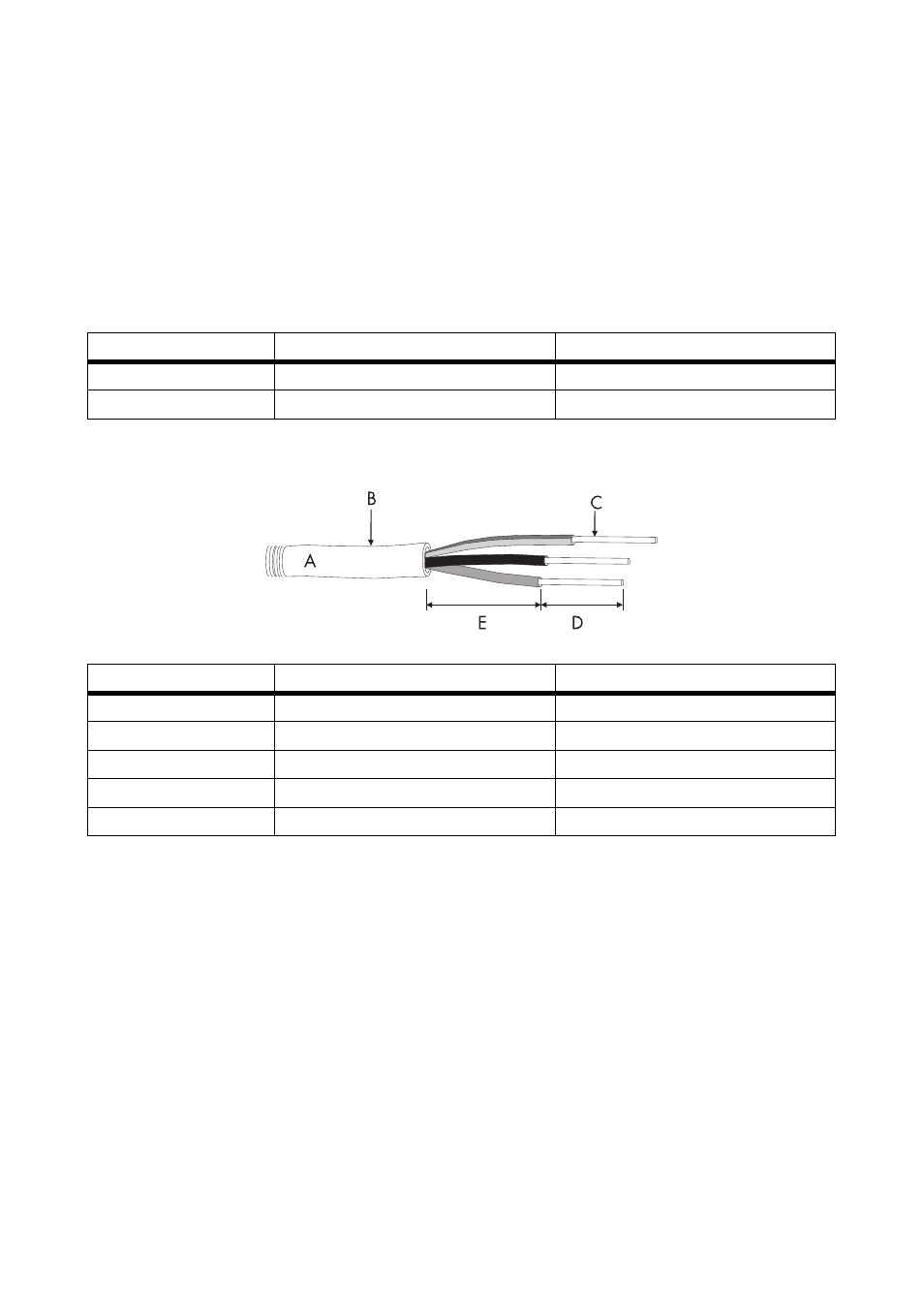

A
Tipo de cable
Aislado doble
B
Diámetro exterior
5 mm … 12 mm
C
Sección del conductor
0,08 mm² … 2,5 mm²
D
Longitud de aislamiento
Máx. 8 mm
E
Longitud de pelado
Máx. 15 mm
