Conexión eléctrica SMA Solar Technology AG
30 WB36TL_50TL-IES102011 Instrucciones de instalación

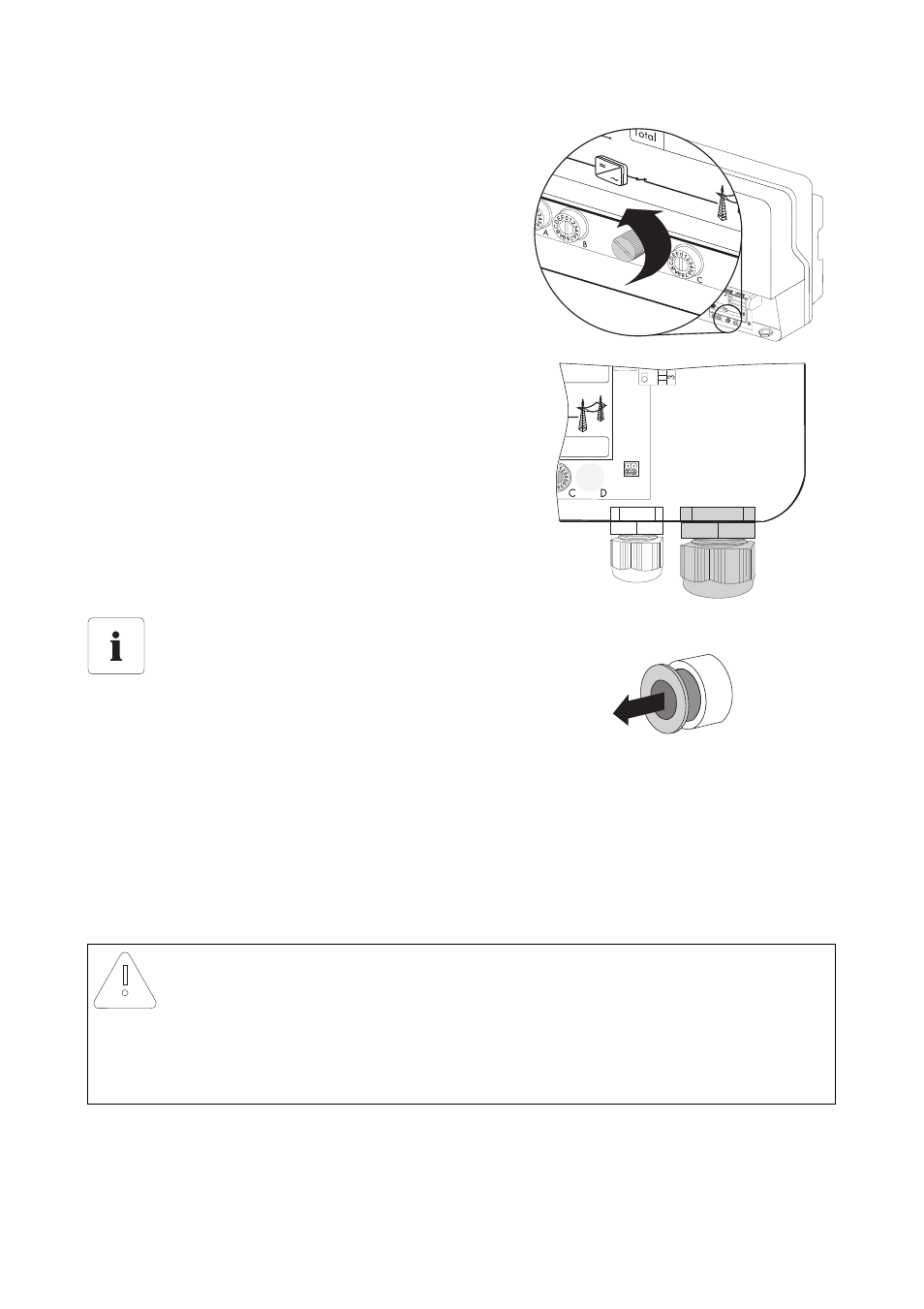

8. Para facilitar la conexión, aflojar el tornillo del
display hasta que se pueda desplazar el display
hacia arriba.
Desplazar el display hacia arriba hasta que éste
encaje.
9. Desenroscar la tuerca de unión del racor
atornillado para cables de CA y extraer el tapón
obturador del racor atornillado.
10. Introduzca los cables.
11. Abrir todos los bornes de CA.
Junta en el racor atornillado para cables de CA
En el racor atornillado hay una junta de dos
piezas. Si es necesario, retire la pieza interior
de la junta. Esto es necesario, p. ej., para
introducir un cable más grueso.
Son válidos los siguientes valores de
referencia:
• Diámetro del cable con junta y pieza interior: 12 mm … 16 mm
• Diámetro del cable con junta sin pieza interior: 15 mm … 21 mm
¡PRECAUCIÓN!
Existe peligro de incendio si se conectan 2 conductores a un mismo borne.
Al conectar 2 conductores por borne, existe peligro de sobrecalentamiento o de incendio
debido a un mal contacto eléctrico.
• Conectar un conductor por borne como máximo.
