SMA Solar Technology AG Conexión eléctrica
Instrucciones de instalación 8/16 SI3324_4248-E-IES094410

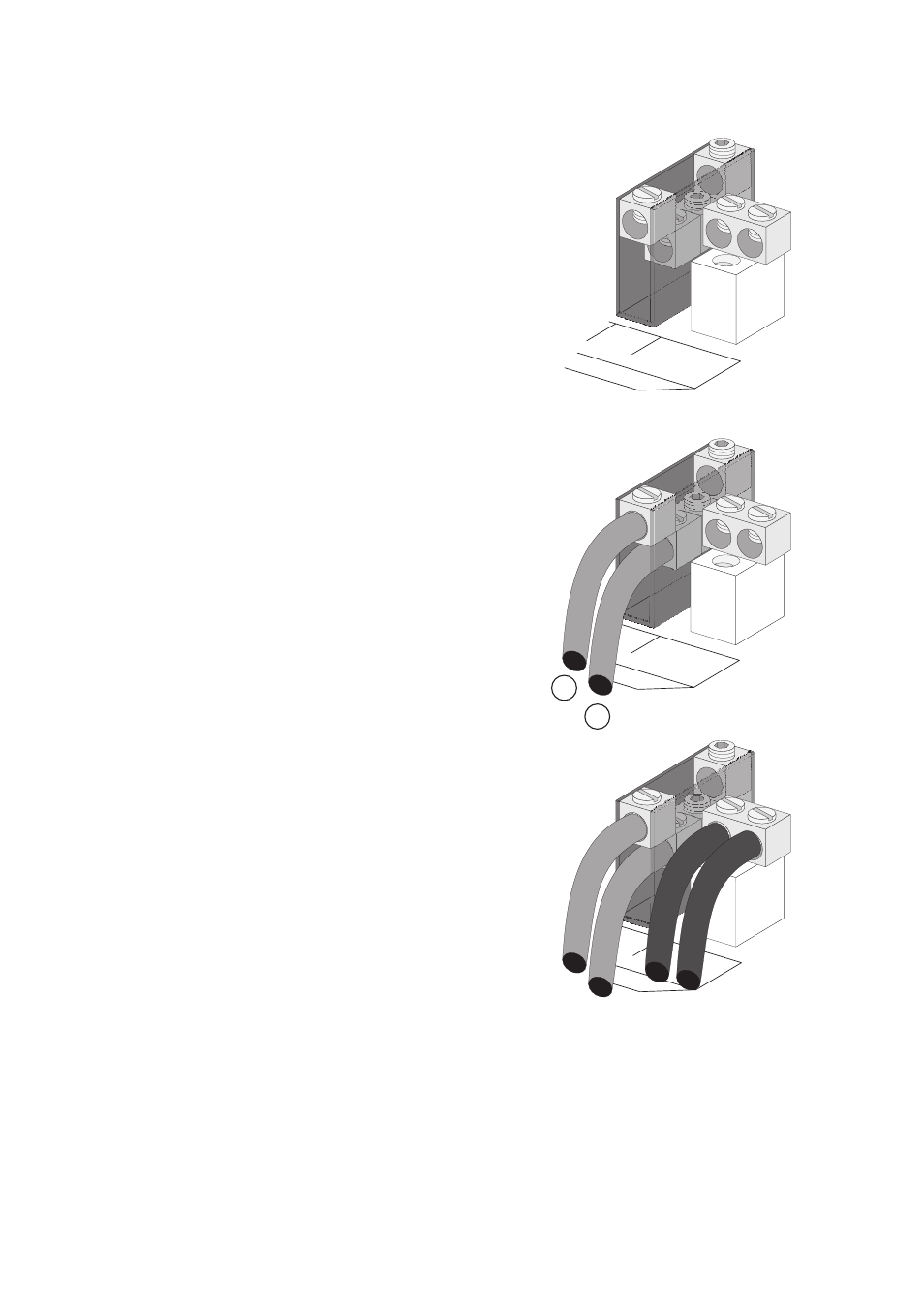

Tenga en cuenta que los bornes de conexión para los
cables 2 "CC —" están colocados algo ocultos uno
encima del otro.
Procedimiento para la conexión
1. Montar el racor atornillado para cables con rosca
métrica en la boquilla de la carcasa A y B (véase
imagen de la página 3).
2. Utilice puntas adecuadas para los cables CC.
3. Introducir los cables 2 "CC —" por el racor
atornillado para cables A (véase imagen de la
página 3) en la carcasa.
4. Introducir los cables 2 "CC +" por el racor
atornillado para cables B (véase imagen de la
página 3) en la carcasa.
5. Colocar el primer "CC —" con puntas en los
bornes de conexión "CC —" inferiores y apretar el
tornillo (par de 4,0 Nm a 5,7 Nm).
6. El segundo "CC —" con puntas en los bornes de
conexión "CC —" superiores y apretar el tornillo
(par de 4,0 Nm a 5,7 Nm).
7. A continuación, colocar los cables "CC +" con
puntas en los bornes de conexión "CC +" y
apretar los tornillos (par 4,0 Nm bis 5,7 Nm).
8. Fijar la contratuerca del racor atornillado con
rosca métrica.
☑ La conexión CC del Sunny Island está instalada.
++
_
_
DC
only
++
_
_
DC
only
++
_
_
DC ductors only
1
2
