SMA Solar Technology AG

Conexión eléctrica

Instrucciones de instalación

2/16

SI3324_4248-E-IES094410

1.2 Esquema del área de conexiones

1.2.1 Vista interior

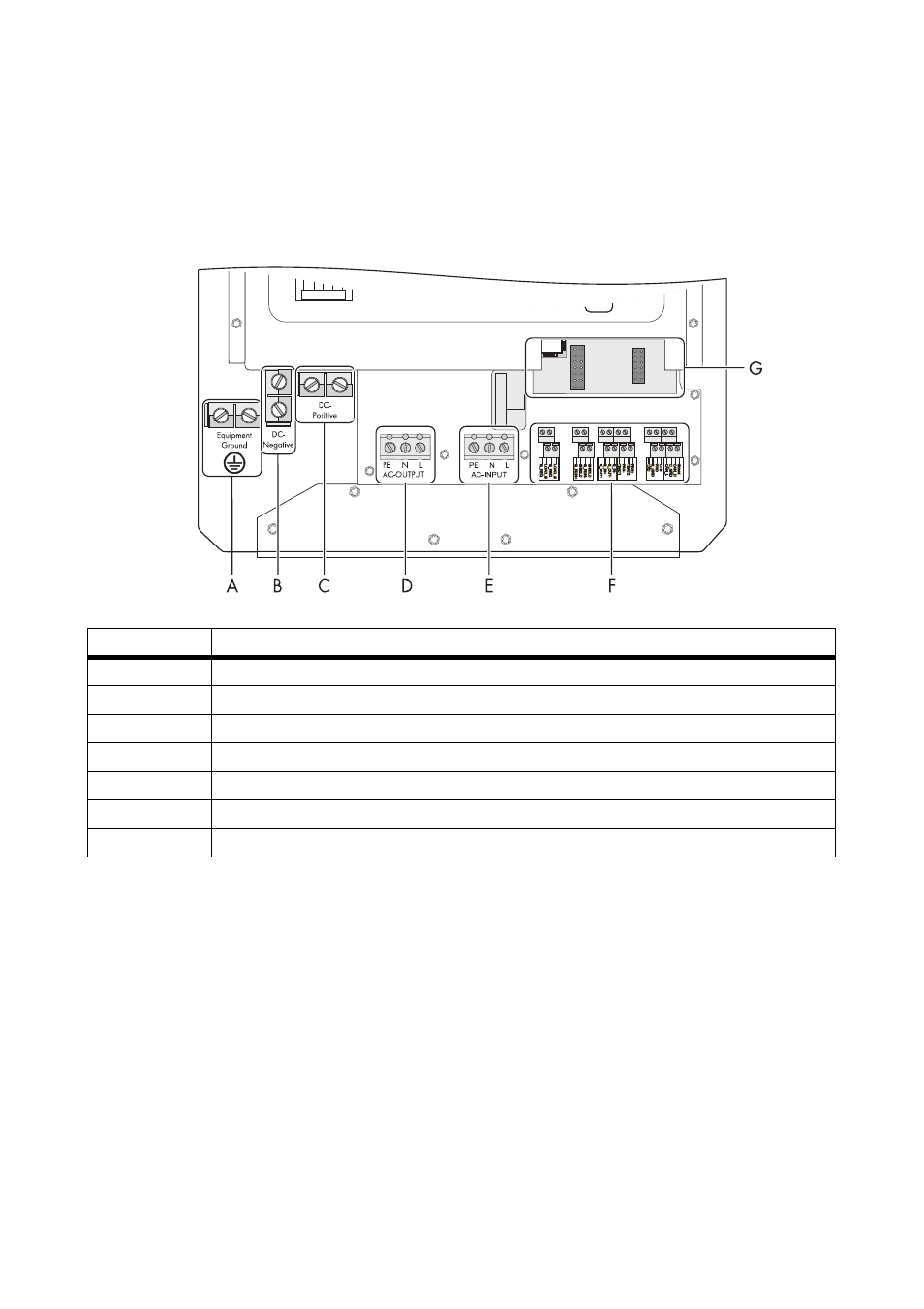

La siguiente figura le da una visión de conjunto de todas las conexiones del Sunny Island:

Boquilla de la carcasa en Sunny Island

Todos los cables pasan a través de las boquillas de la carcasa situadas en la parte inferior del Sunny
Island y se conectan a los correspondientes conectores en el interior.

Componente Descripción
A

toma de tierra (DC y AC)

B

conexión CC (negativa)

C

conexión de CC (positiva)

D

salida de CA (red aislada)

E

entrada de CA (generador o red)

F

bornes de conexión adicionales (por ej., comunicación, relé piloto)

G

ranura de inserción para interfaz Piggy-Back
