1.5 Conexiones adicionales
Para instalar las siguientes conexiones descritas (sensor de temperatura de la batería, relé piloto,
comunicación...) puede utilizarse por boquilla de carcasa de la parte inferior de la carcasa, bien un
cable con un diámetro exterior de 7 mm a 14 mm o dos cables con un diámetro exterior de 6 mm
cada uno.

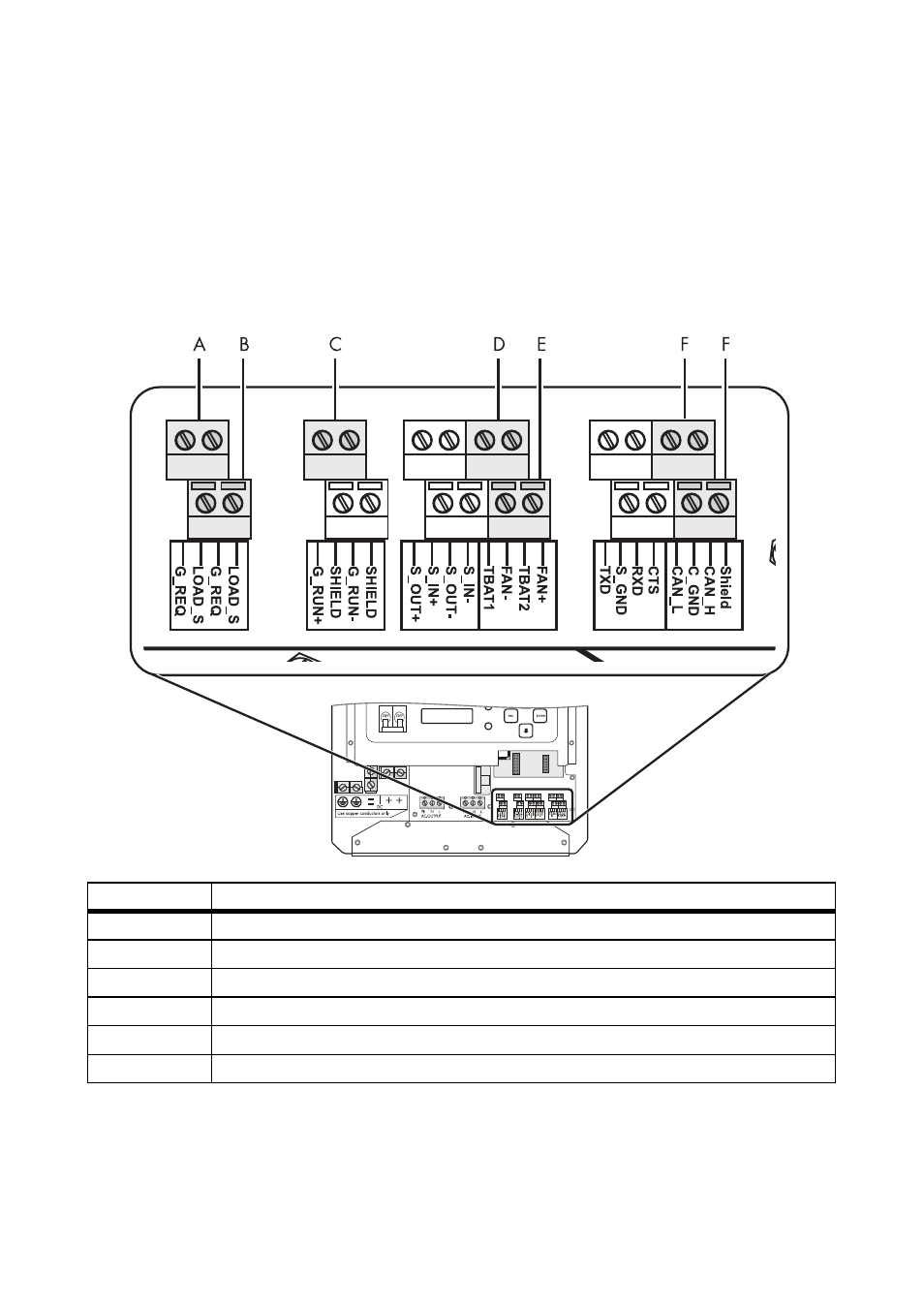

La siguiente imagen muestra una visión en conjunto de los bornes de conexión. Ambas regletas de
bornes para las conexiones están colocadas unas sobre las otras:
Posición
Descripción
A
Relé piloto: "encender generador" (G_Req)
B
Relé piloto: "tirar consumidor" (Load_S)
C
Señal de reacción: "el generador está encendido" (G_Run)
D
Sensor de temperatura de la batería (TBat)
E
Ventilador del aparato (FAN)
F
Comunicación: RS232 oder RS485
