Apertura y cierre SMA Technologie AG
Página 50 SI3324/4248-14:SS2406 Manual de instalación

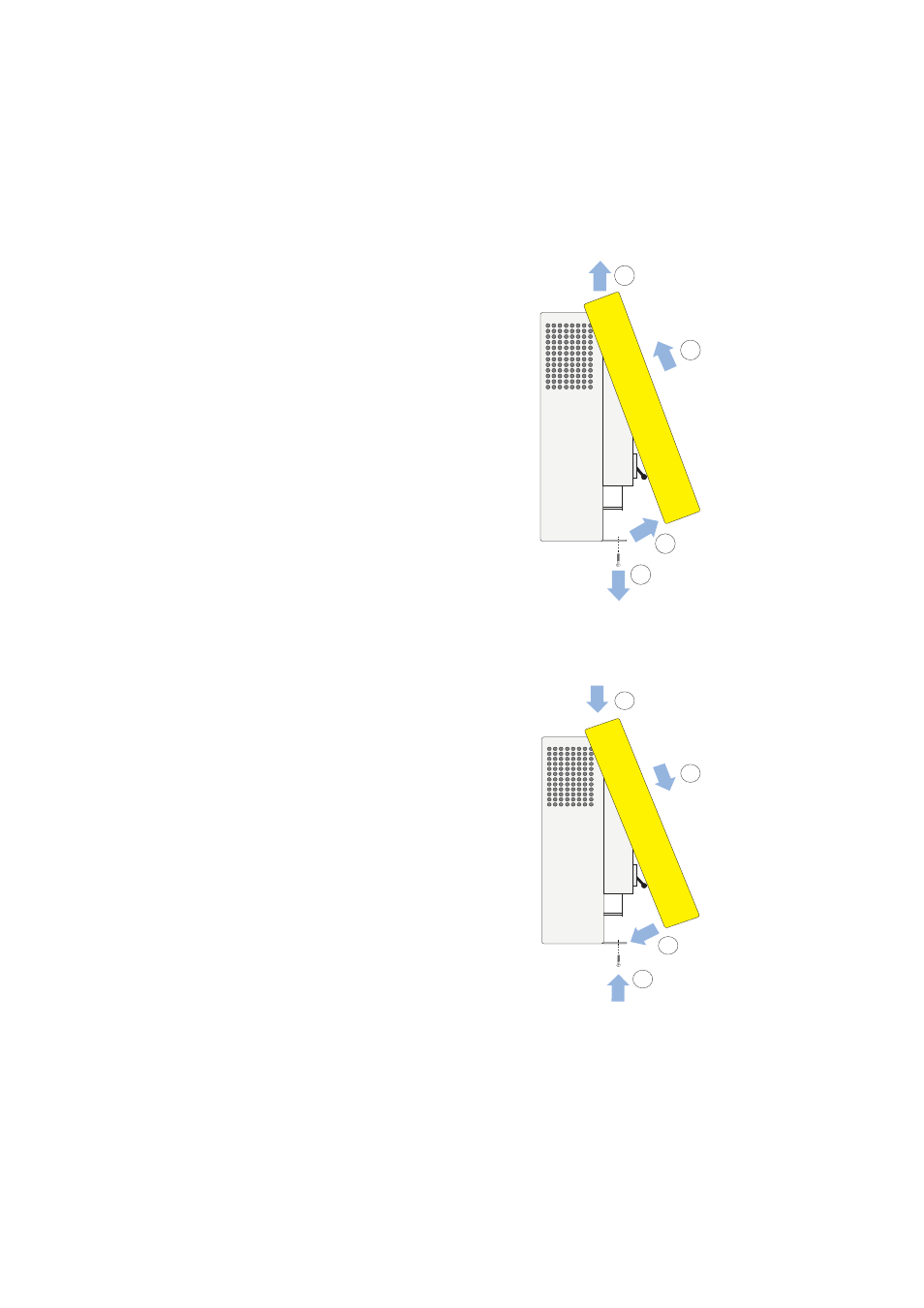

4. Retire los cuatro tornillos en cruz (1).
5. Tire la tapa de la carcasa con cuidado
hacia adelante desde el extremo inferior
hasta que se desprenda del equipo (2).
6. Procure que la parte inferior de la tapa esté
suficientemente alejada del interruptor CC
para evitar conectarlo involuntariamente.
7. Deslice la tapa de la carcasa hacia arriba
(3).
8. Extraiga la tapa (4) y deposítela en un
lugar seguro durante el montaje, la
instalación y la reparación.
6.2 Cierre del equipo
Antes de montar la tapa de la carcasa del Sunny Island 3324/4248, compruebe que
todos los cables estén tendidos de forma segura y que se hayan retirado todas las
herramientas (para ello, véase capítulo 5 "Conexión eléctrica" (Página 29)).
1. Coloque la tapa de forma inclinada y
cuélguela del lado superior de la carcasa
(1).
2. Deslice la tapa hacia la carcasa presionando
ligeramente hacia abajo (2) y hacia atrás
(3).
3. Fije la tapa de la carcasa con los cuatro
tornillos en cruz (véase figura Página 49) al
Sunny Island 3324/4248 (4). Apriete los
tornillos uniformemente.
1
2
3
4
1
2
3
4
