SMA Technologie AG Montaje
Manual de instalación SI3324/4248-14:SS2406 Página 25
En caso de que el Sunny Island 3324/4248
deba montarse sobre listones, utilice las cua-
tro perforaciones centrales del soporte de
pared. Procure colocar el soporte de pared
en una columna de la pared. Asegúrese de
que la pared en la que desea montar el Sun-
ny Island 3324/4248 sea vertical y que pue-
da soportar a largo plazo el peso del Sunny
Island 3324/4248 (39 kg). Para el montaje,
utilice tornillos en cruz de acero inoxidable (
6 mm x 50 mm), por ejemplo, según DIN
571 con las correspondientes arandelas.

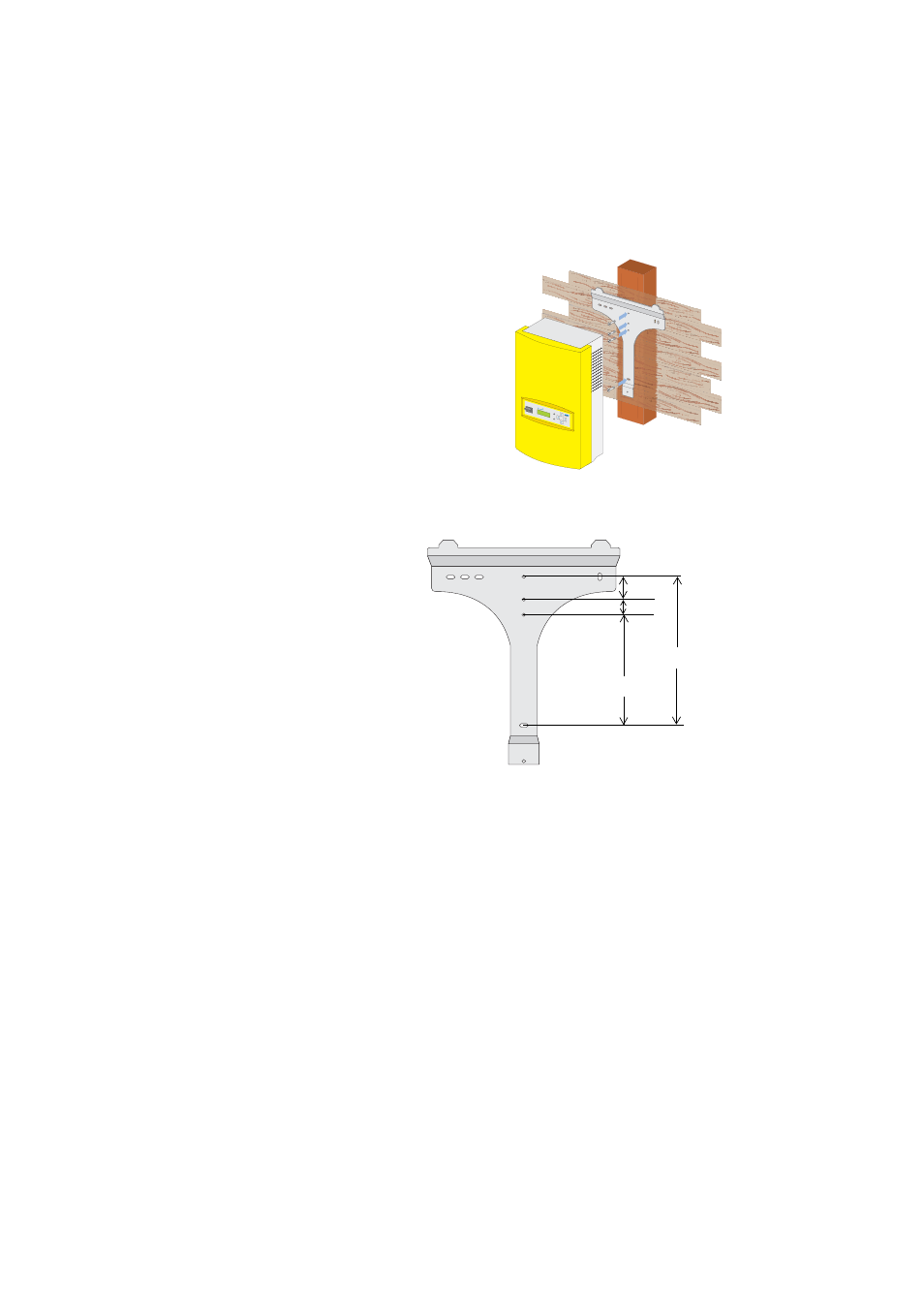

La figura junto a estas líneas
muestra con mayor detalle las
distancias entre las perforacio-
nes para el montaje del soporte
de pared en una única columna
de la pared.
Island Sunny
310 mm
30 mm
235 mm
45 mm
