Actualización del firmware SMA Technologie AG
Página 118 SI3324/4248-14:SS2406 Manual de instalación
Sustitución del EPROM
Siga los siguientes pasos en el orden descrito:
1. Detenga el Sunny Island 3324/4248 y desconéctelo tal y como se describe en
los capítulos 9.3 "Desconexión" (Página 75) y 9.3 "Desconexión" (Página 75).
2. Abra la carcasa del Sunny Island 3324/4248 (véase capítulo 6.1 "Apertura del
equipo" (Página 49)).

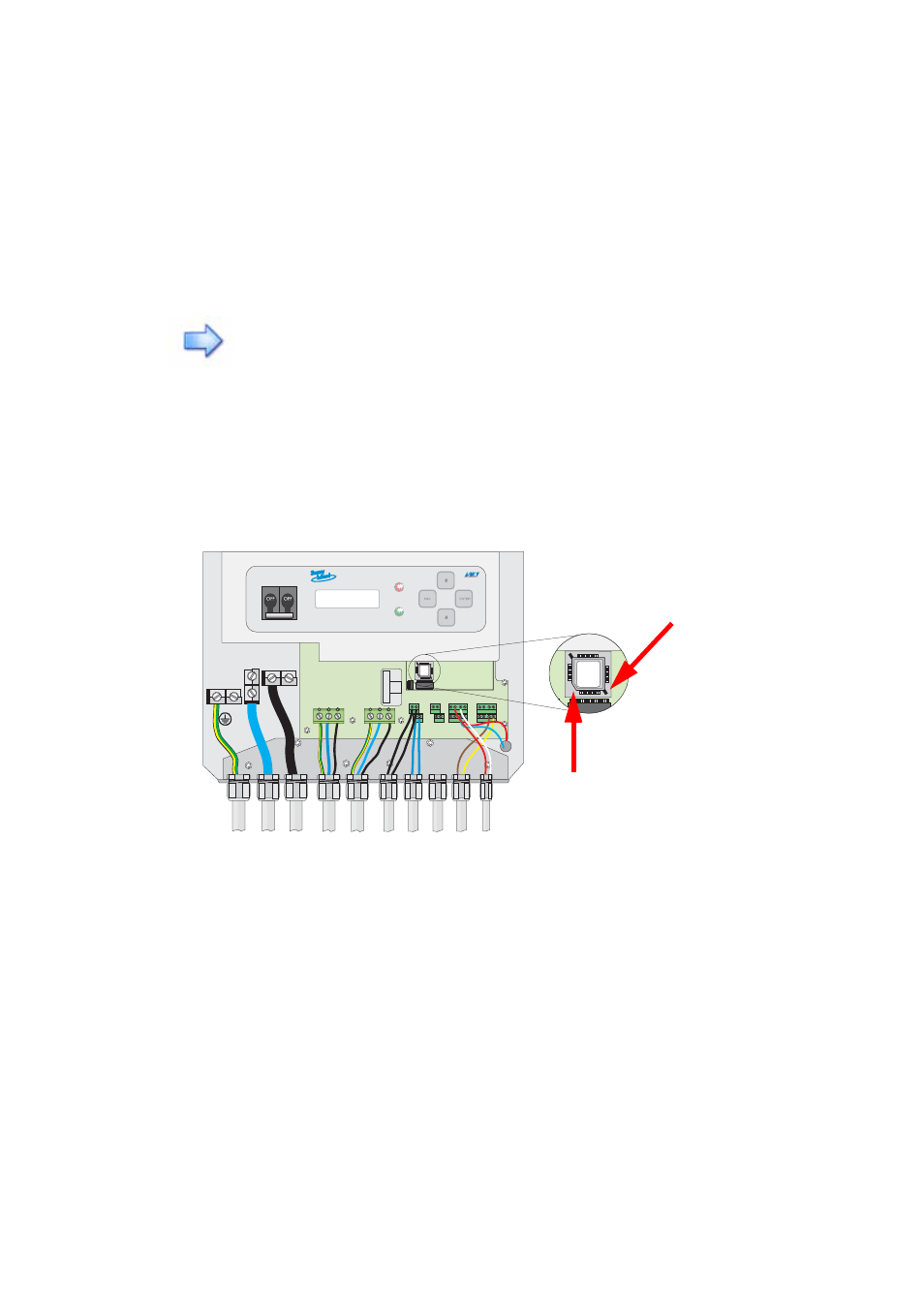

3. El EPROM se encuentra en la zona inferior derecha del equipo, encima del
pequeño subgrupo anexo. En la siguiente figura puede verse la posición
exacta:
4. Toque durante unos instantes el metal de la carcasa del Sunny Island 3324/
4248 (para la descarga electroestática).
5. Con la herramienta PLCC, retire el EPROM introduciendo con cuidado el
extremo ligeramente torcido de la herramienta en la escotadura inferior
derecha del pedestal, de manera que pueda levantar un poco el EPROM desde
la esquina. Continúe deslizando la herramienta con cuidado bajo el EPROM
hasta que pueda extraer el componente del pedestal.
6. Extraiga el nuevo EPROM suministrado del embalaje de protección.
Antes de proceder a la sustitución del EPROM, anótese los ajustes de los pa-
rámetros que ha realizado.
12
3
Si-EL V
1
.84
12
3
4
Si-EL V1
.8 4
esquina rebajada del
Eprom hacia ab ajo a
la izquierda
Escotadura del
pedestal (para
ello, utilice la
herramienta)
