SMA Solar Technology AG Localización de fallos
Instrucciones de instalación SB25-30-IA-es-51 59
9.3.1 Comprobación de la existencia de un fallo a tierra en el
generador fotovoltaico
1. Desconecte el inversor del lado de la CA y la CC tal y como se describe en el capítulo 7.2
“Apertura del inversor” (Página 46).

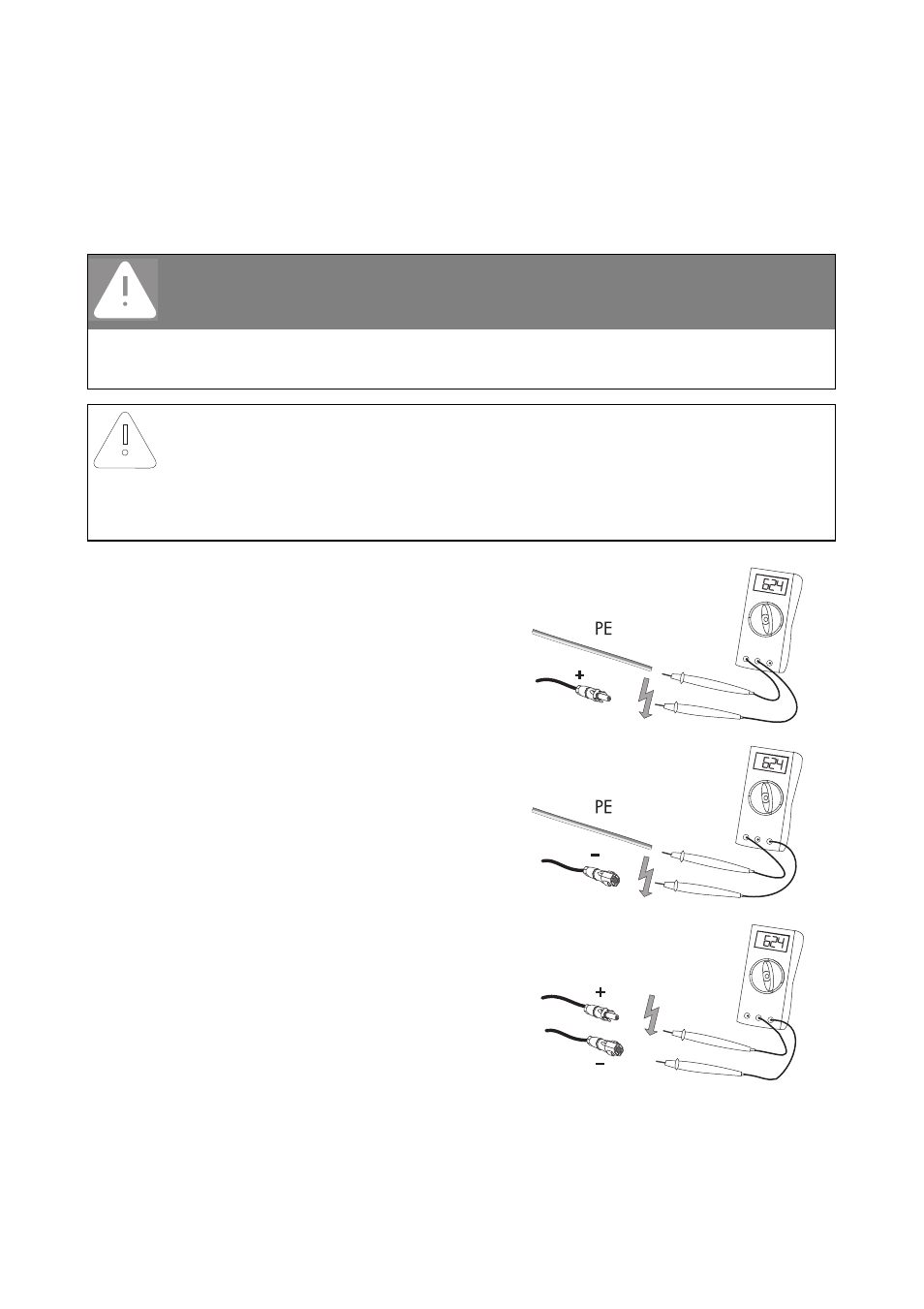

2. Mida las tensiones entre el polo positivo de cada
string y el potencial de tierra (PE).
3. Mida las tensiones entre el polo negativo de cada
string y el potencial de tierra (PE).
4. Mida las tensiones entre el polo positivo y el polo
negativo de cada string.
☑ Si las tensiones medidas son estables y la suma de tensiones del polo positivo contra
potencial de tierra y polo negativo contra potencial de tierra de un string se corresponde
aproximadamente a la tensión entre el polo positivo y el polo negativo, se ha producido un
fallo a tierra.
PELIGRO
Peligro de muerte por electrocución
• Solo toque los cables del generador fotovoltaico donde haya aislamiento.
• No conecte strings con fallo a tierra al inversor.
PRECAUCIÓN
El equipo de medición puede quedar irreparablemente dañado a causa de
tensiones demasiado altas.
• Use solo equipos de medición con un rango de tensión de entrada de CC de hasta
un mínimo de 1 000 V.
