SMA Solar Technology AG
Conexión eléctrica
Instrucciones de instalación
SB25-30-IA-es-51
27

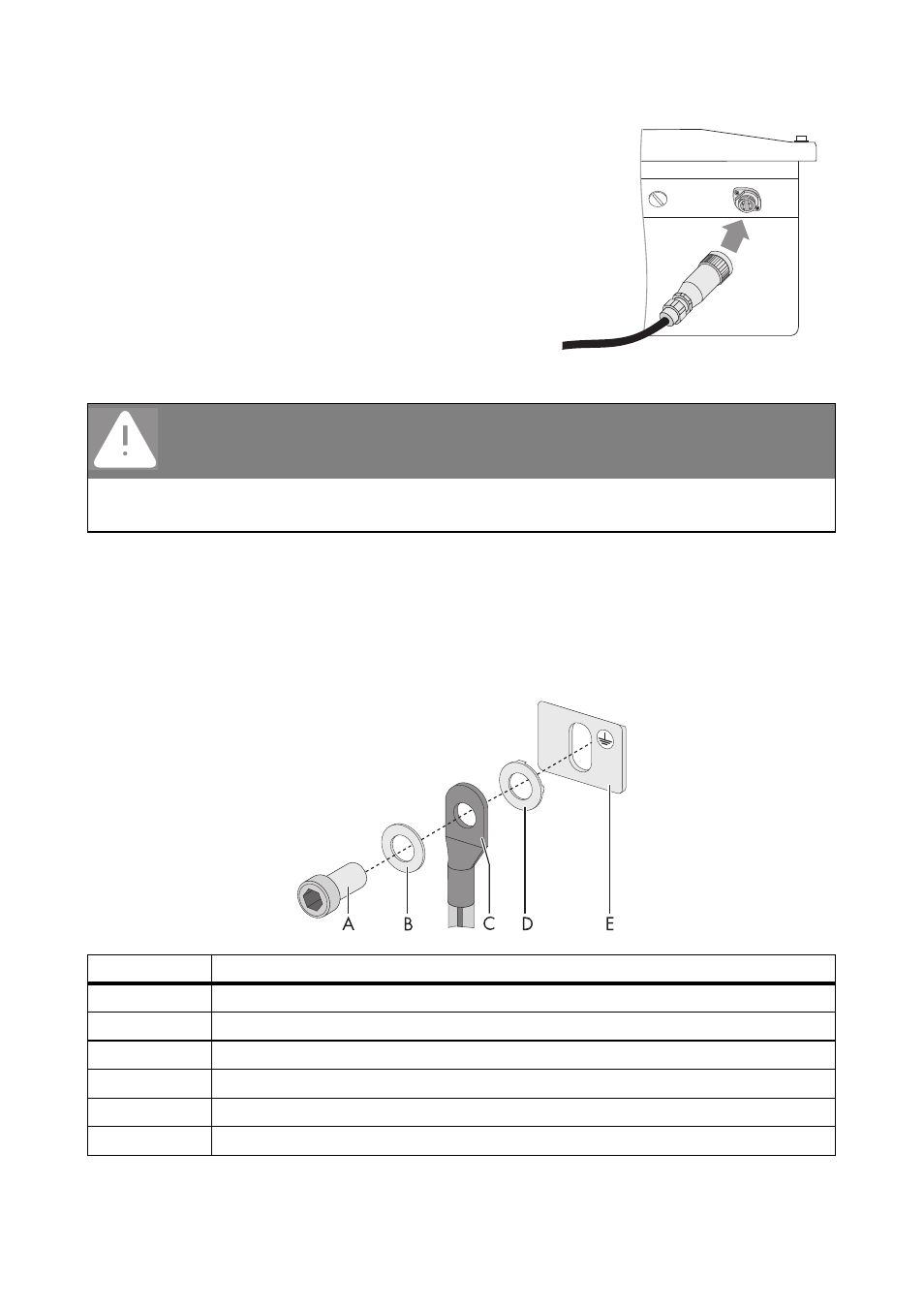

16. Conecte la caja de conexión de CA al conector
hembra de CA del inversor. En caso necesario,
retire primero la tapa de protección.
17. Enrosque firmemente el anillo roscado de la caja
de conexión de CA al conector hembra de CA del
inversor. El anillo roscado sirve para sellar y
descargar la tensión de la caja de conexión de CA.
☑ El cable de CA está conectado al inversor.
5.2.3 Conexión de toma a tierra adicional
Si en el país de instalación es necesaria una segunda conexión a tierra, una toma a tierra adicional
o una conexión equipotencial, puede conectar a tierra el inversor en la carcasa.
Esquema de la toma de tierra adicional
PELIGRO
Peligro de muerte por altas tensiones en el inversor
• Conecte el disyuntor solo cuando el inversor esté cerrado firmemente y el generador
fotovoltaico esté conectado.
Componente Descripción
A
Tornillo cilíndrico M6x12 (incluido en el envío)
B
Arandela
C
Terminal de cable (M6) con conductor de protección
D
Arandela de cierre (incluida en el envío)
E
Brida metálica en la parte inferior de la carcasa
F
Soporte mural del inversor
