Conexión eléctrica SMA Solar Technology AG
24 SB25-30-IA-es-51 Instrucciones de instalación
5.2.2 Conexión del inversor a la red pública (CA)
Vista general de la caja de conexión de CA
Procedimiento
1. Seleccione la conexión roscada adecuada para el cable de CA.
2. Compruebe la tensión de red y compárela con "V
AC nom
" en la placa de características.
El rango de trabajo exacto del inversor está especificado en los parámetros de funcionamiento.
Esta documentación está disponible en la sección de descargas de www.SMA-Iberica.com en
la categoría "Descripción técnica" del inversor.
3. Desconecte el disyuntor, asegúrelo contra una reconexión accidental y verifique que no haya
tensión.
4. Retire el revestimiento a aproximadamente 30 mm del cable de CA.
5. Corte 5 mm de L y N.
6. Pele los conductores del cable de CA de 4 mm a 5 mm.
7. Pase el tornillo de presión o el racor atornillado para cables y el casquillo roscado por el cable
de CA.

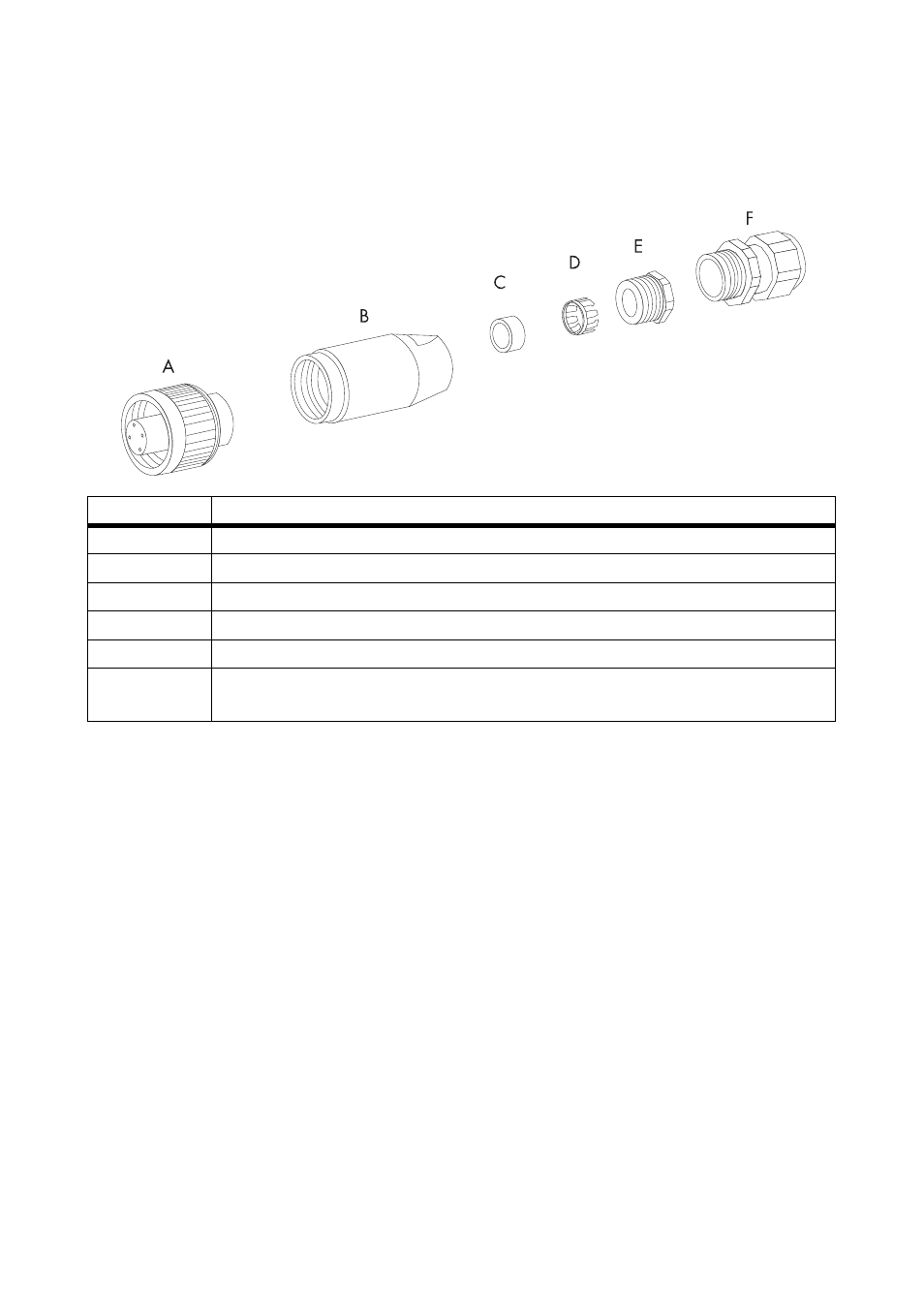

Componente Descripción
A
Conexión hembra
B Casquillo roscado
C Anillo de junta PG13,5
D Anillo de apriete PG13,5
E Tornillo de presión PG13,5 (para cables con un diámetro de 9 mm a 13,5 mm)
F Racor atornillado para cables PG16 (para cables con un diámetro de
13,5 mm a 17 mm)
