SMA Solar Technology AG Localización de fallos
Instrucciones de instalación SB3300TLHC-IES094121 33
9 Localización de fallos
El Sunny Boy es un equipo técnico muy sofisticado. Por ello las posibilidades de eliminar fallos in situ
son limitadas. No trate de realizar otras reparaciones aparte de las aquí descritas; haga uso del
servicio de recambio en 24 horas y del servicio de reparaciones de SMA Solar Technology AG.
9.1 El LED rojo permanece encendido
Si durante el funcionamiento permanece encendido el LED rojo de indicación de estado, o ha
ocurrido un cortocircuito accidental en el generador fotovoltaico o al menos uno de los varistores
para la protección contra la sobretensión está defectuoso.
9.1.1 Comprobar si se ha producido un cortocircuito a tierra en el
generador fotovoltaico
1. Desconecte el Sunny Boy de la CA y de la CC según se describe en el capítulo 7.1 “Cómo
abrir el Sunny Boy” (Página 29).
2. Mida las tensiones entre los polos positivo y negativo de un String contra el potencial de tierra.
Si se registra tensión, en el String correspondiente se ha producido un cortocircuito a tierra.
La ubicación aproximada del cortocircuito a tierra puede ser determinada a partir de la
relación entre las tensiones medidas del positivo contra tierra y la del negativo contra tierra.

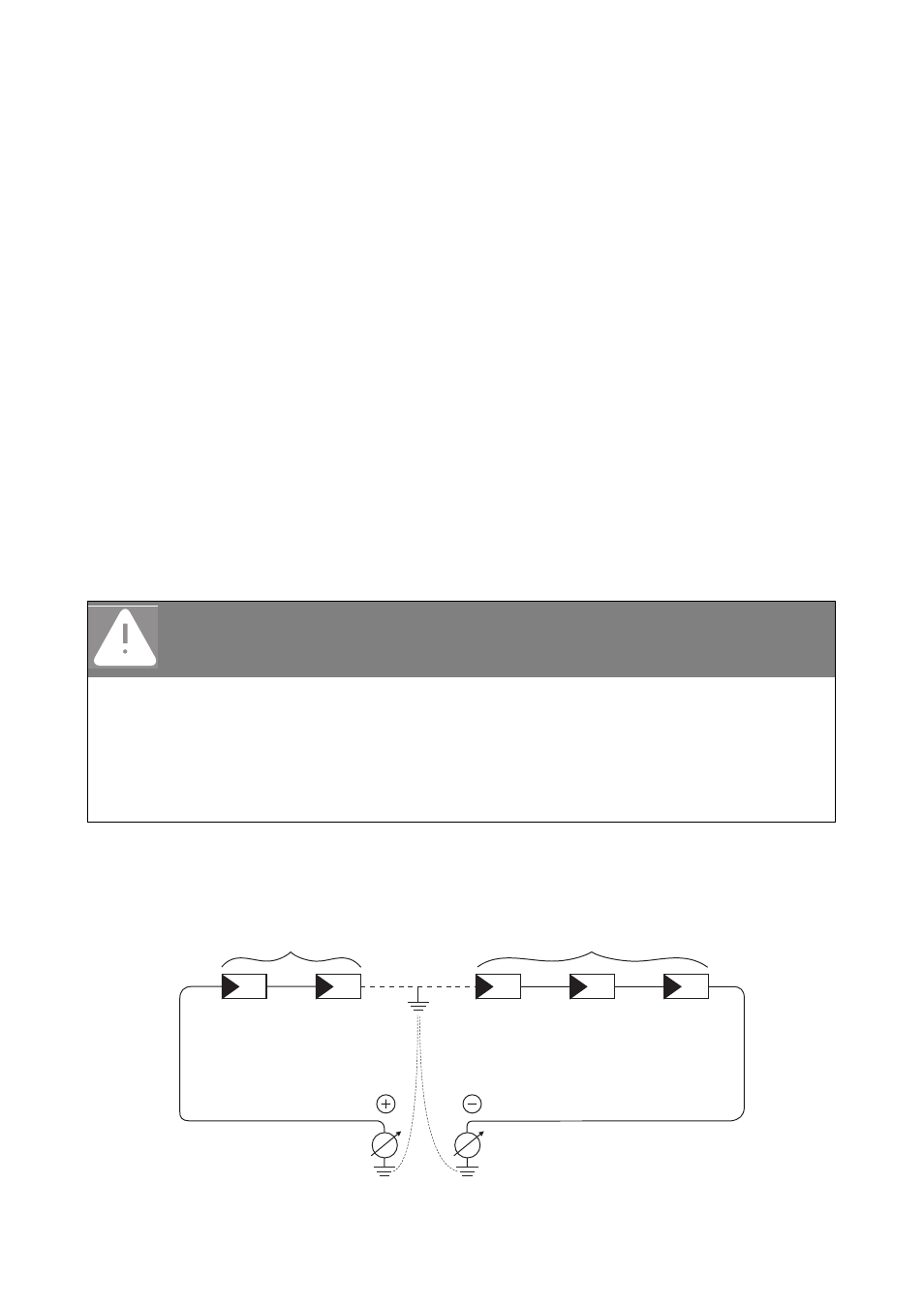

Ejemplo:
El cortocircuito a tierra en éste ejemplo está entre el segundo módulo y el tercero.
¡PELIGRO!
¡Peligro de muerte por electrocución!
Si hay un cortocircuito a tierra es posible que el generador fotovoltaico esté soportando
altas tensiones.
• No toque el soporte del generador fotovoltaico.
• Espere a que ya no se pueda medir más tensión.
• No conecte strings con cortocircuito a tierra al Sunny Boy.
20 V 20 V 20 V 20 V 20 V
V = 40 V
1
V = 60 V
2
