Abrir y cerrar el Sunny Boy SMA Solar Technology AG
30 SB3300TLHC-IES094121 Instrucciones de instalación

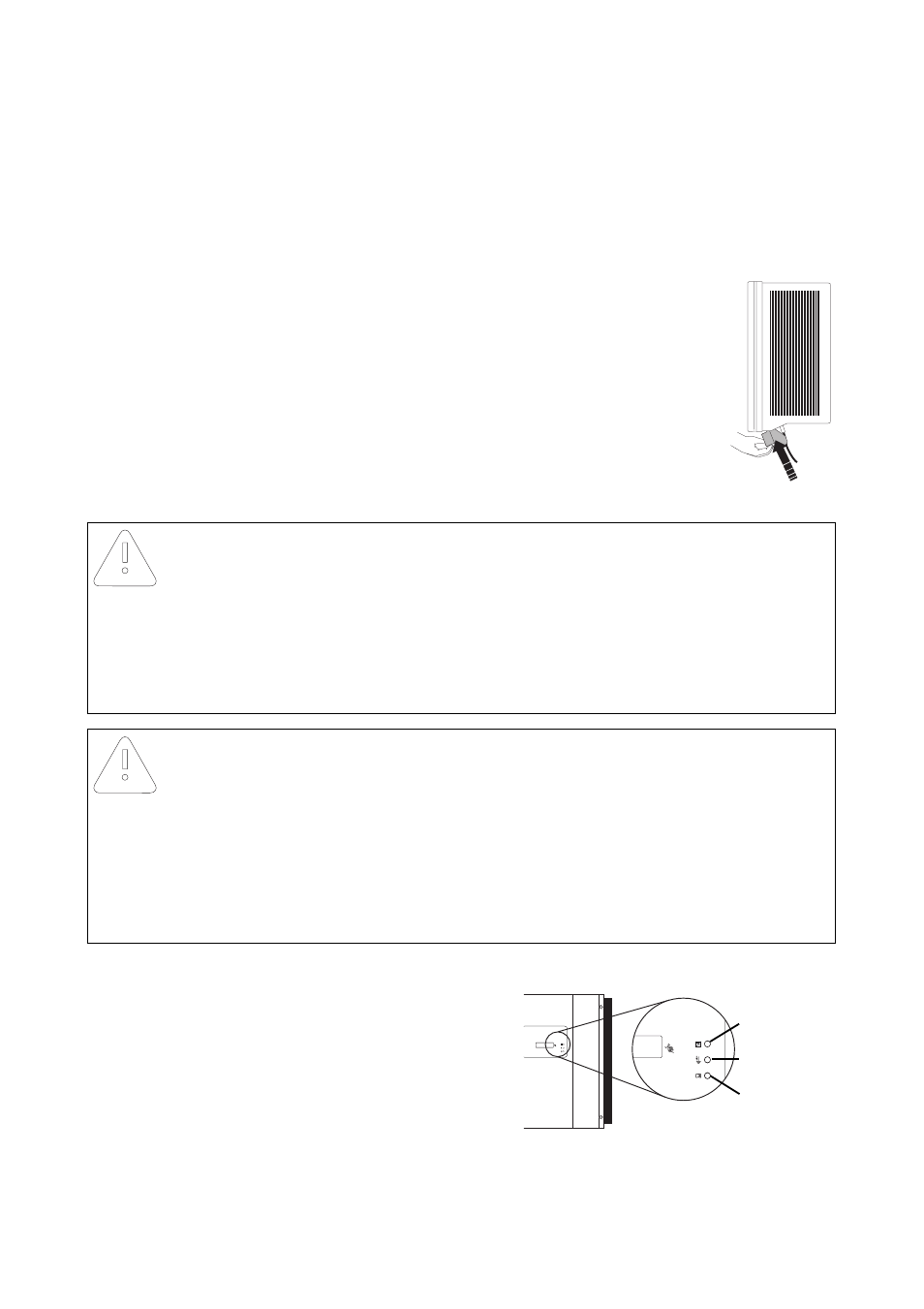

7.2 Cómo cerrar el Sunny Boy
1. Conecte la toma a tierra (PE) a la tapa de la carcasa.
2. Fije la tapa de la carcasa del Sunny Boy apretando los 4 tornillos progresiva y parejamente.
Apriete los tornillos con un par de aprox. 4 Nm, para asegurar la hermeticidad de la carcasa.
3. Conecte el generador fotovoltaico. Asegúrese de que los Strings estén bien asignados.
4. Compruebe que el Electronic Solar Switch no
presente señales de desgaste, según se describe en
el capítulo 8.2 “Comprobar que el Electronic Solar
Switch no presente señales de desgaste”
(Página 32).
5. Vuelva a insertar el Electronic Solar Switch en el
conector hembra en la parte inferior del Sunny Boy.
6. Conecte el interruptor automático.
7. Compruebe que los LED indiquen un
funcionamiento correcto del Sunny Boy.
¡ATENCIÓN!
¡Daños en el Electronic Solar Switch debido a la manipulación de la clavija en el
asa!
La clavija en el interior del asa debe permanecer móvil para garantizar un contacto
perfecto. Apretar el tornillo implica la extinción de la garantía y ocasiona peligro de
incendio.
• No apriete el tornillo de la clavija que está en el asa del Electronic Solar Switch.
¡ATENCIÓN!
¡El Electronic Solar Switch puede quedar dañado si el asa es mal insertada!
El Electronic Solar Switch puede quedar dañado por tensiones elevadas si no está
colocado correctamente.
• Coloque el asa firmemente en el conector hembra del Electronic Solar Switch hasta
que quede insertado de manera audible.
• Verifique que el asa esté firmemente instalada.
Funcionamiento
(verde)
Cortocircuito a
tierra (rojo)
Fallo (ámbar)
