SMA Solar Technology AG Conexión eléctrica
Instrucciones de instalación SB3300TLHC-IES094121 25
9. Conecte los puentes (E) si lo exige el esquema de conexiones del equipo de comunicación. La
tabla en el capítulo 5.5.2 “Funciones de los puentes” (Página 25) describe la función de los
puentes.
10. Inserte la interfaz de comunicación en la placa (F), ajustándola al margen izquierdo.
11. Cierre el Sunny Boy según se describe en el capítulo 7.2 “Cómo cerrar el Sunny Boy”
(Página 30).
5.5.2 Funciones de los puentes
Vea la documentación del equipo de comunicación para una descripción detallada de las funciones
de los puentes.

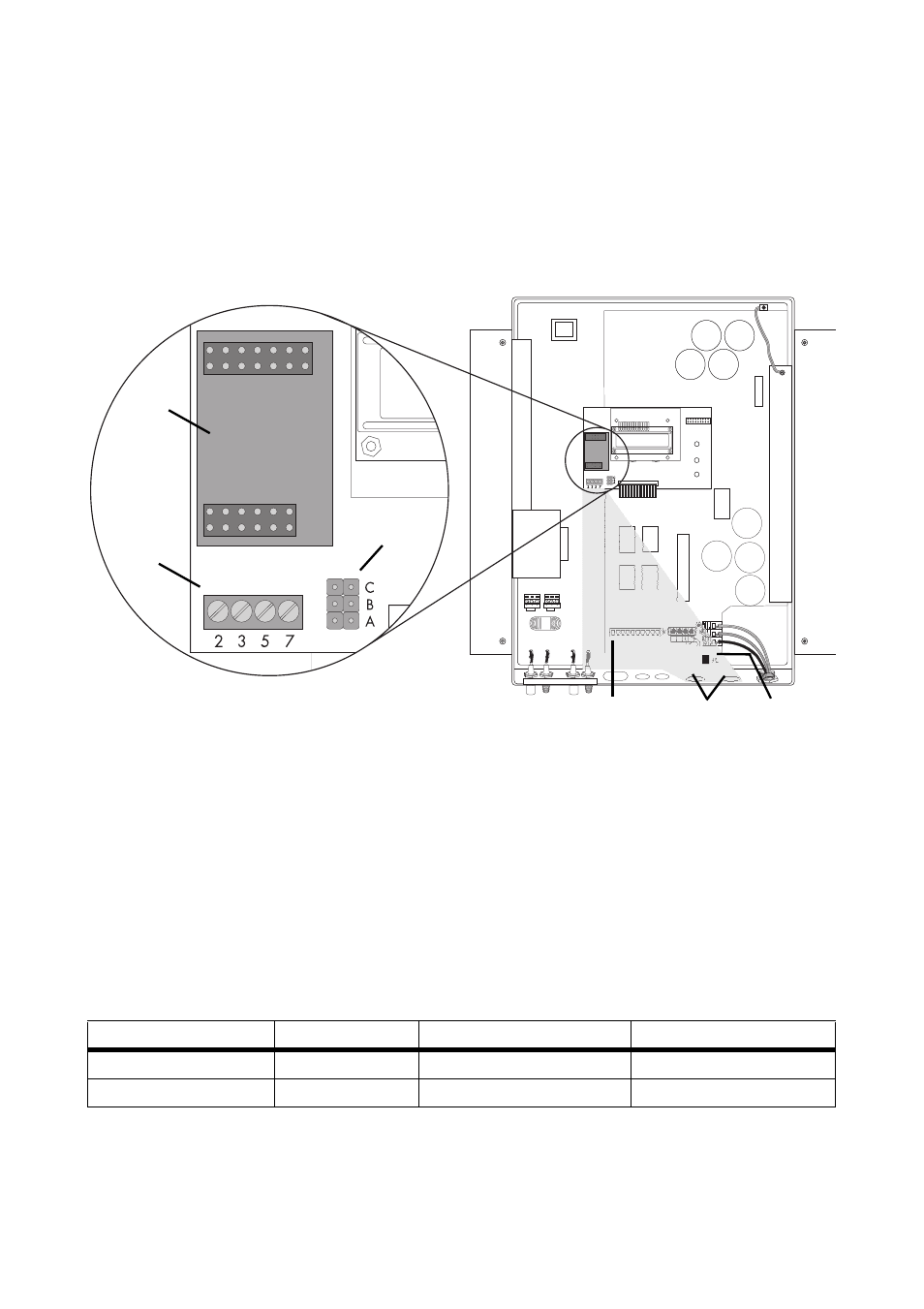

A Boquillas de la carcasa en el suelo del Sunny Boy
B Recorrido del cable (área gris)
C Conexión a tierra (PE)
D Bornes roscados para la conexión de los cables de comunicación
E Conexión para el puente
F Conexión para la interfaz
Puente A Puente B Puente C
RS485 Terminación Tensión de polarización 1 Tensión de polarización 2
Piggy-Back inalámbrico - - -
F
D
E
C A B
