Conexión eléctrica
SMA Solar Technology AG
36
SB25-30TLST-21-IA-es-13
Instrucciones de instalación
• No deben sobrepasarse estos valores límite en la entrada de CC del inversor:
• En el día estadísticamente más frío la tensión en vacío del generador fotovoltaico no debe ser
superior a la tensión de entrada máxima del inversor.

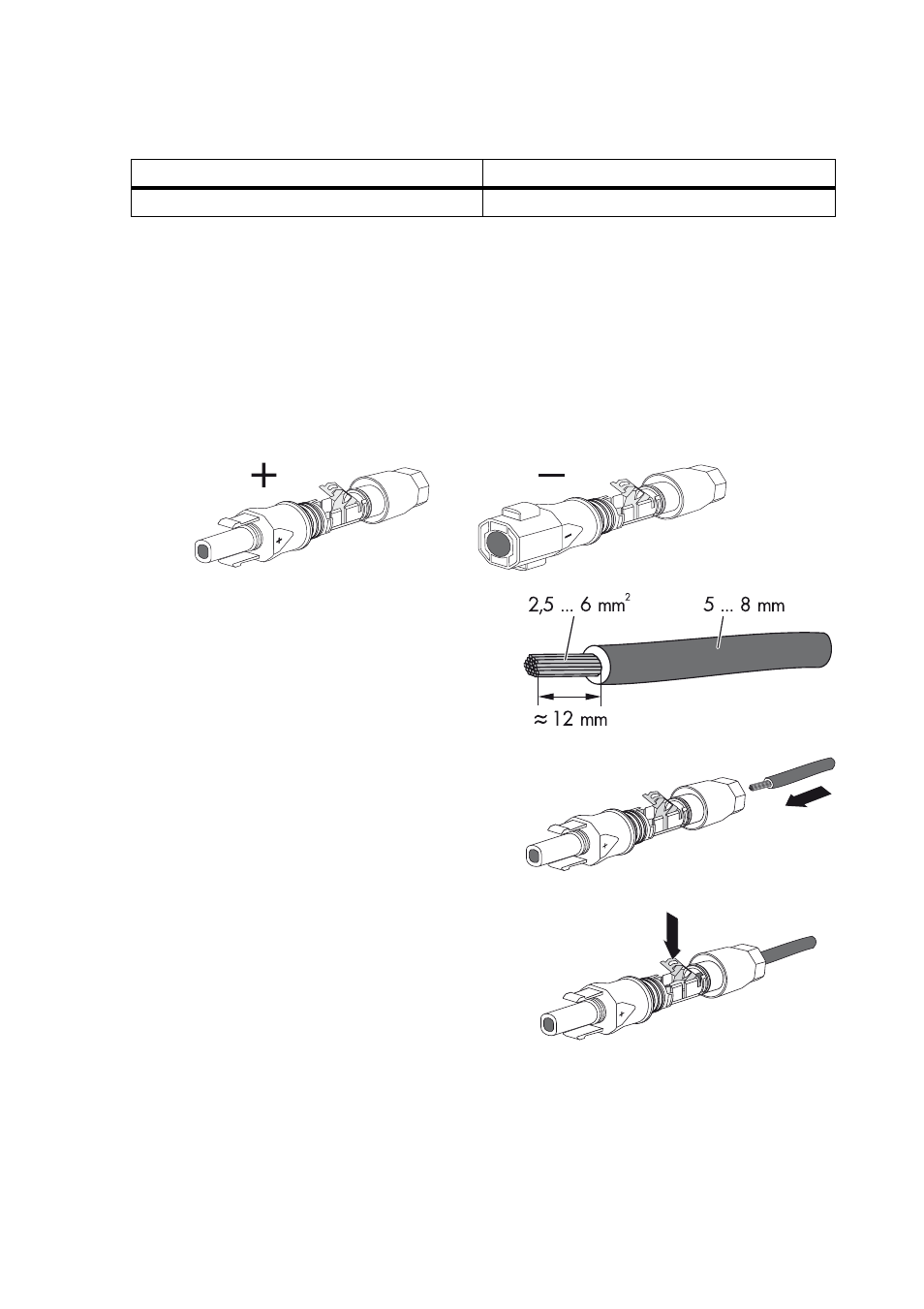

6.4.2 Preparación de los conectores de CC
Para la conexión al inversor, todos los cables de conexión de los módulos fotovoltaicos deben estar
equipados con los conectores de CC suministrados.
Prepare los conectores de CC tal y como se describe a continuación. Asegúrese de que la polaridad
sea la correcta. Los conectores de CC están marcados con “+” y “ − ”.
Requisitos para el cableado
• Utilice un cable PV1-F.
Procedimiento
1. Introduzca el cable pelado en el conector de CC
hasta el tope.
2. Empuje la abrazadera hacia abajo hasta que
escuche que ha quedado insertada.
Tensión de entrada máxima
Corriente de entrada máxima
750 V (CC)
15,0 A (CC)
