Conexión eléctrica SMA Solar Technology AG
28 SB25-30TLST-21-IA-es-13 Instrucciones de instalación
6 Conexión eléctrica
6.1 Seguridad
6.2 Esquema del área de conexión

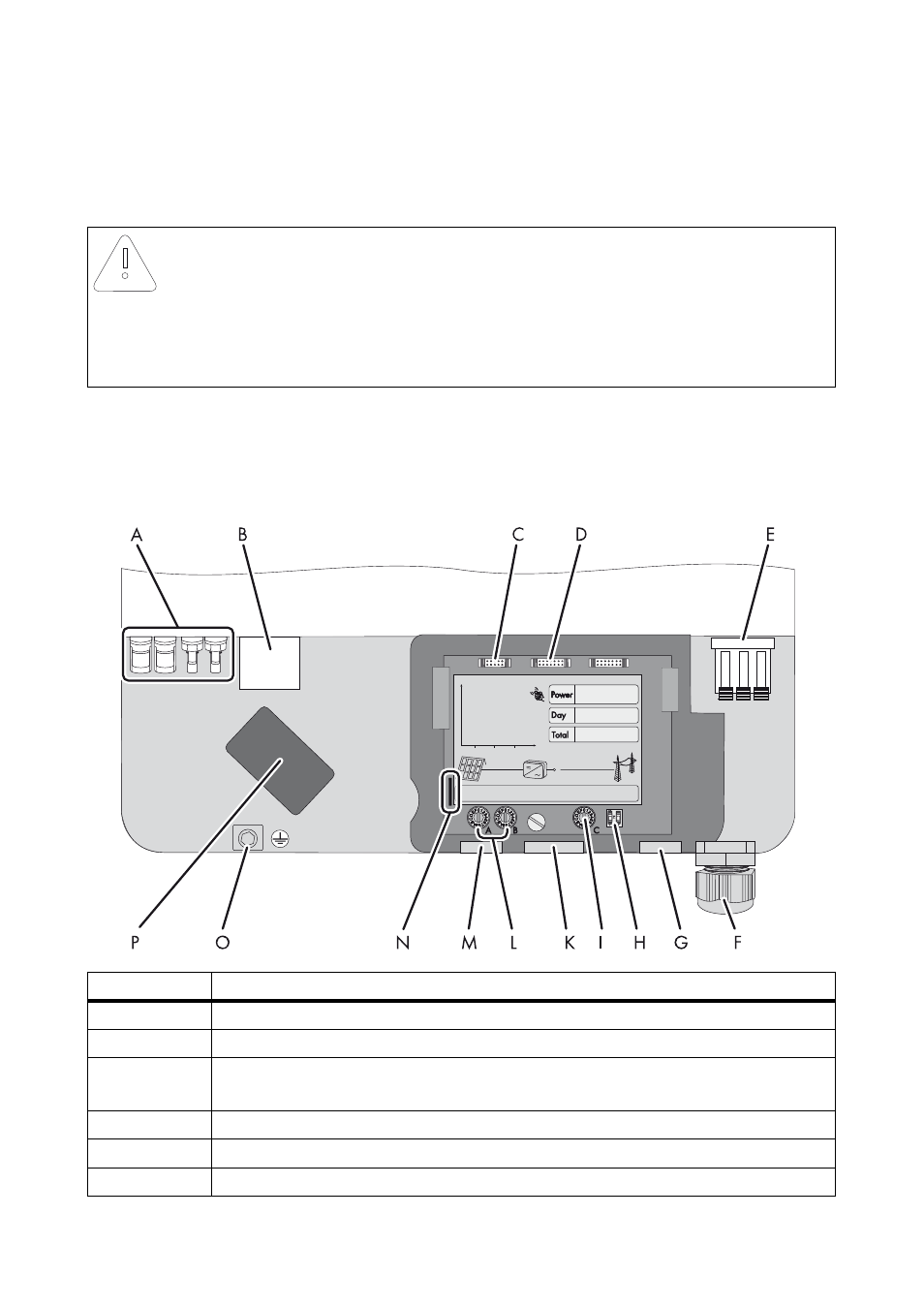

La siguiente imagen muestra el área de conexión del inversor con la tapa inferior de la carcasa
abierta.
PRECAUCIÓN
El inversor puede resultar dañado a causa de descargas electrostáticas.
Los componentes del interior del inversor pueden sufrir daños irreparables a causa de
descargas electrostáticas.
• Haga contacto a tierra antes de tocar cualquier componente.
Posición Descripción
A Conectores de CC para la conexión de los strings
B Conector hembra para la conexión del ESS*
C Conector para conectar el relé multifunción opcional o el juego de ventilador
adicional
D Conector para la comunicación opcional vía RS485
E Borne del cable de CA
F Racor atornillado (12 mm … 21 mm) para pasar el cable de CA
