5.3 Montaje del inversor
Material de montaje adicional necesario (no incluido en la entrega):
– 3 tornillos (diámetro: mínimo 6 mm)
– 3 tacos
– 3 arandelas (diámetro exterior: mínimo 18 mm)

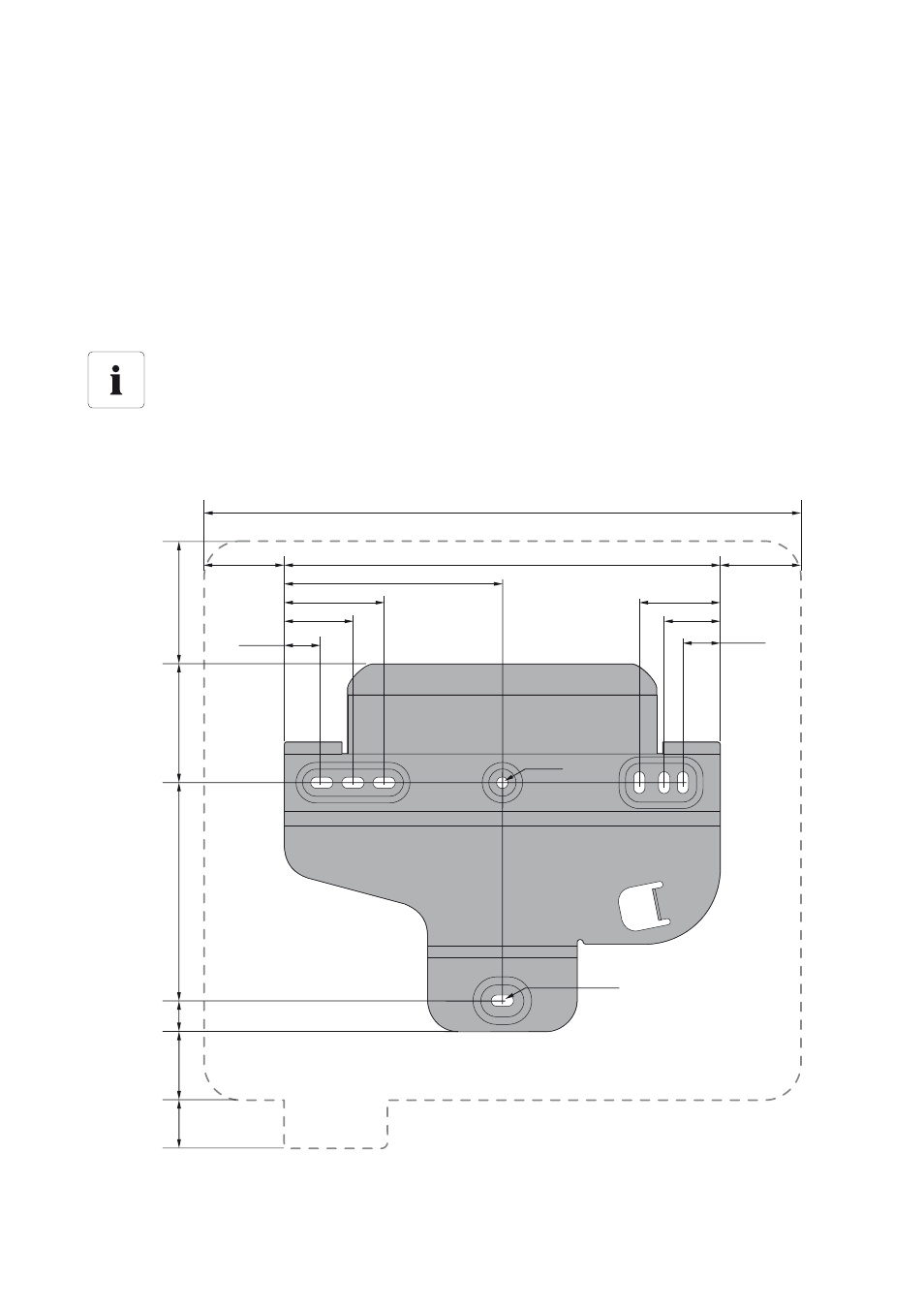

1. Utilice el soporte mural como plantilla de taladro y marque la posición de los agujeros.
Número de agujeros usados
• Para el montaje mural, utilice como mínimo 2 de los agujeros horizontales y el
inferior central.
• Para el montaje en el poste, utilice los dos agujeros que están en el medio.
490 mm
335 mm
175 mm
80 mm
55 mm
33 mm
175 mm
65 mm
45 mm
30 mm
9 mm
9 mm x 18 mm
70 mm 70 mm
31 mm
25 mm
57mm
98 mm
133 mm
