Procedimiento:
1.
Peligro de muerte por descarga eléctrica
• Compruebe que el inversor esté desconectado de la tensión (consulte el capítulo 10
“Desconexión del inversor de la tensión”, página 48).
2. Extraiga todos los tornillos de la tapa de la carcasa y retire la tapa hacia adelante y de forma
pareja.
3. Retire el conductor de protección de la parte de abajo de la tapa de la carcasa.
4. Prepare el cable:
• Pele como máximo 15 mm del revestimiento del cable.
• Pele los conductores 8 mm como máximo.
5. Prepare el racor atornillado para cables PG16 para la conexión al relé de aviso de fallos:
• Desenrosque la tuerca de unión del racor atornillado para cables y extraiga los tapones
obturadores.
• Extraiga el manguito de un solo orificio del racor atornillado para cables e introduzca el
cable en el manguito.
• Presione el manguito de un solo orificio con el cable en el racor atornillado para cables
y lleve el cable al inversor.
• Pase la tuerca de unión a través del cable.
6. Conecte el cable según el esquema de conexiones al relé de aviso de fallos.
7. Enrosque la tuerca de unión del racor atornillado para cables.

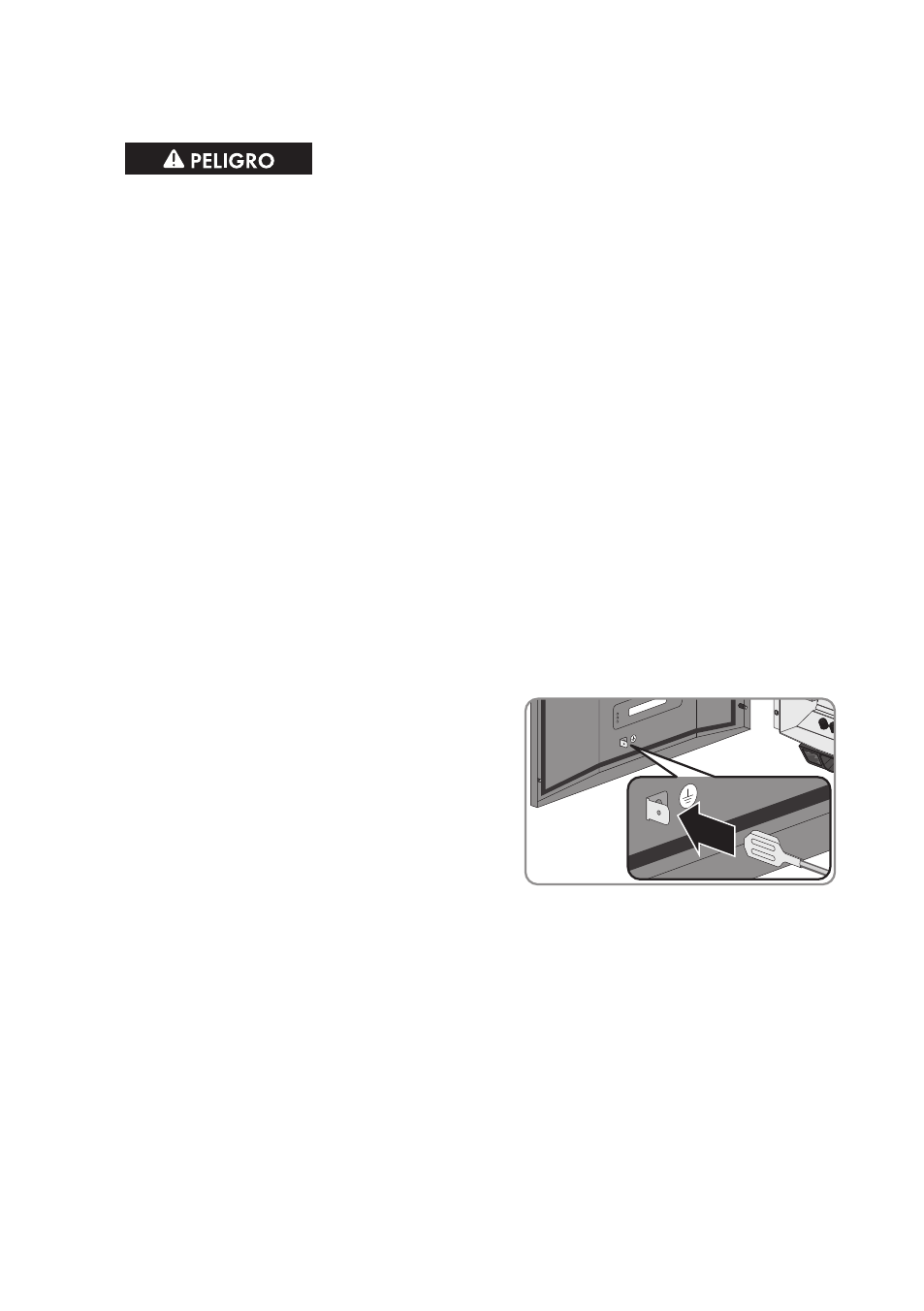

8. Establezca la conexión del conductor de
protección entre el inversor y la tapa de la
carcasa.
9. Coloque la tapa de la carcasa en la carcasa y fíjela con los 4 tornillos (par de apriete:
2 Nm).
6.5 Conexión de CC
6.5.1 Requisitos para la conexión de CC
Requisitos de los módulos fotovoltaicos:
☐ Todos los módulos fotovoltaicos deben ser del mismo tipo.
☐ Todos los módulos fotovoltaicos deben tener la misma orientación e inclinación.
☐ En el día estadísticamente más frío, la tensión en vacío del generador fotovoltaico no debe ser
superior a la tensión de entrada máxima del inversor.
