6.2 Vista general del área de conexión
6.2.1 Vista inferior

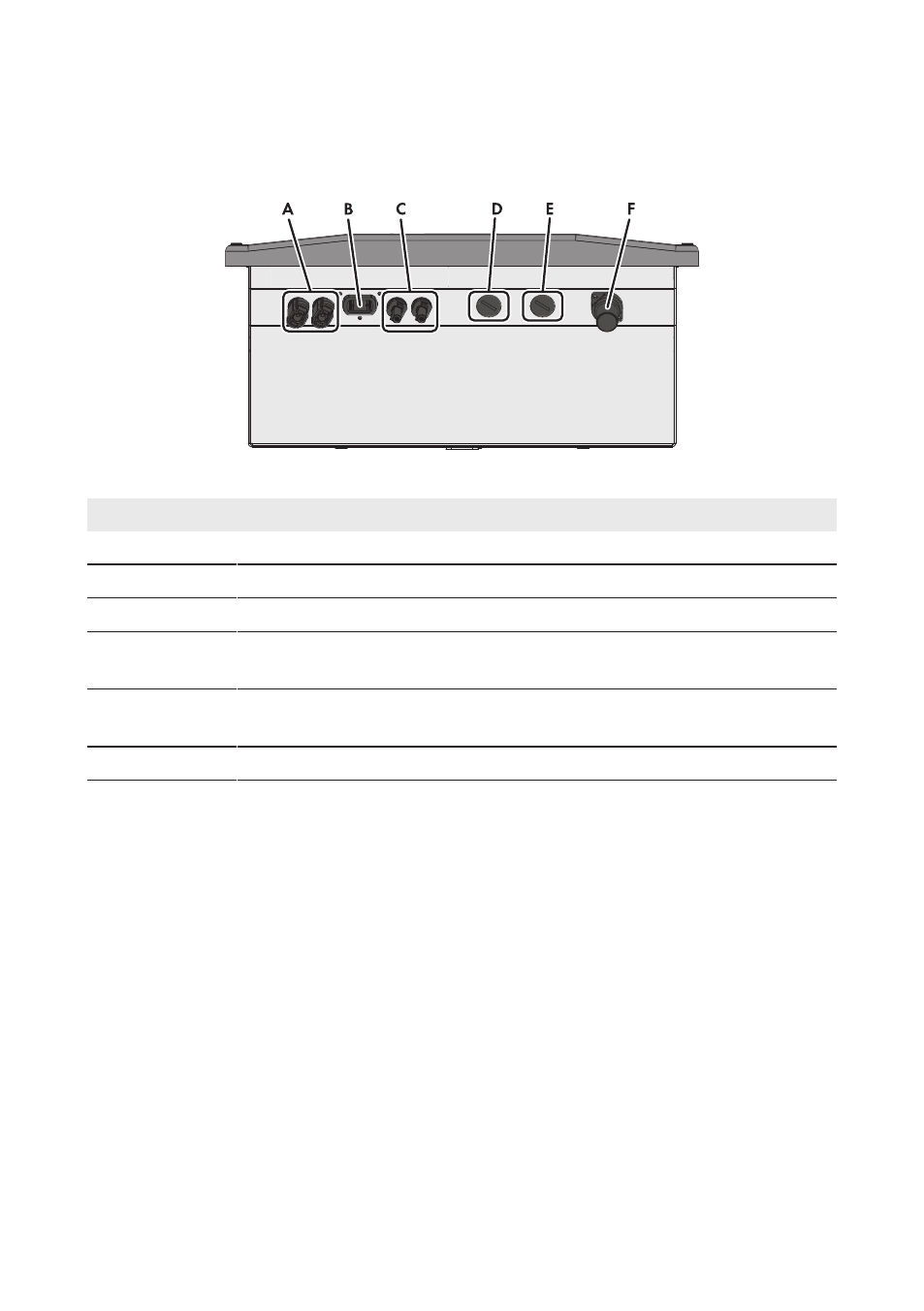

Imagen 6: Áreas de conexión y aberturas en la carcasa en la parte inferior del inversor
Posición Denominación
A Conectador de enchufe de CC positivo*
B Hembrilla para el ESS**
C Conectador de enchufe de CC negativo*
D Aberturas en la carcasa con tapones obturadores para el cable de conexión
del relé multifunción
E Abertura en la carcasa con tapón obturador para los cables de datos o ca-
bles de red
E Hembrillas para la caja de conexión de CA
* SB 1300TL y SB 1600TL-10 están equipados de serie con un conectador de enchufe de CC positivo y
con otro negativo.
** Opcional
