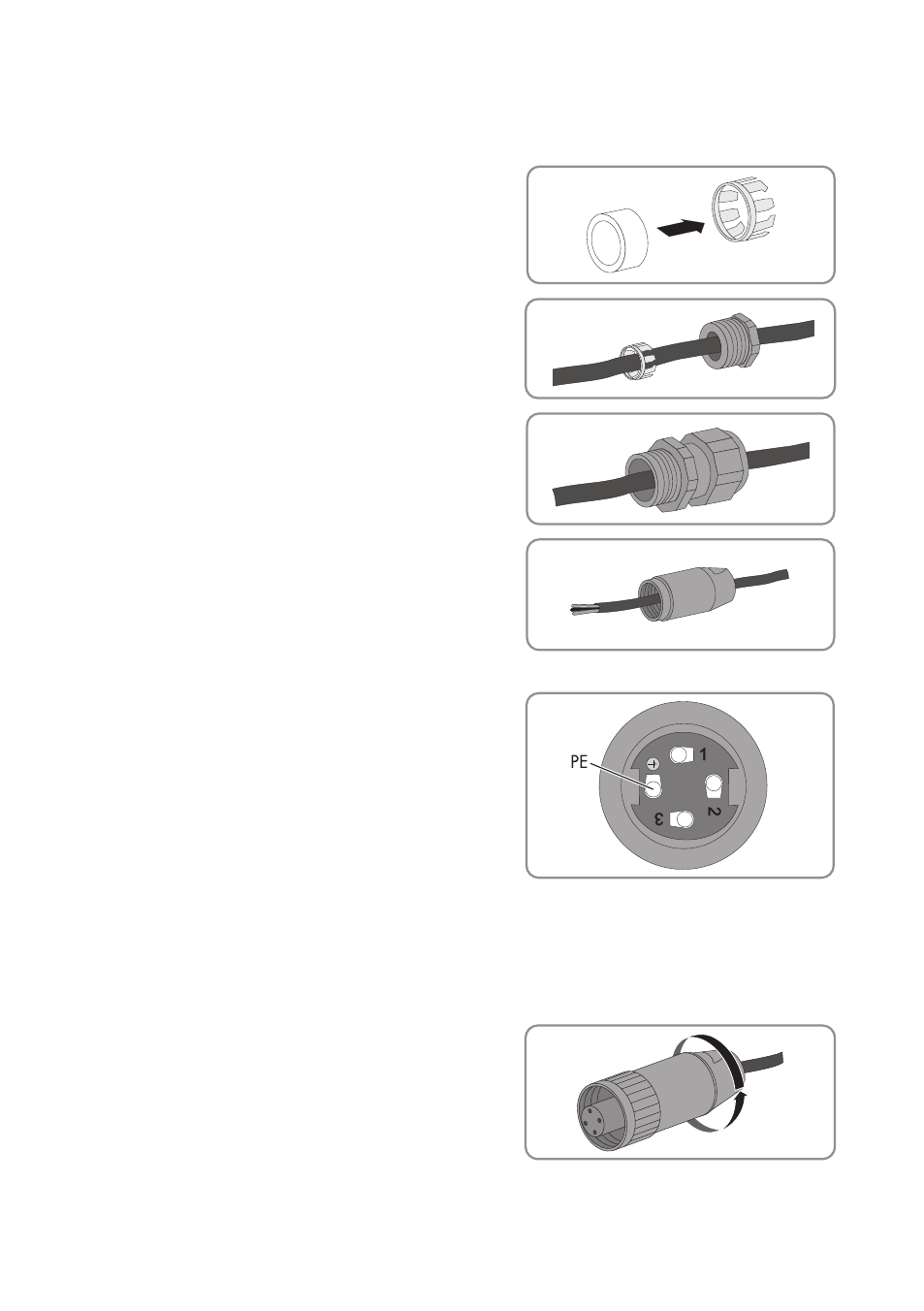

6. Si el diámetro exterior del cable mide entre 7 y 10 mm, utilice un anillo de junta, un anillo de
apriete y un tornillo de presión.
• Introduzca el anillo de junta en el anillo de
apriete.
• Pase el tornillo de presión PG13,5 y el
anillo de apriete con el anillo de junta por
el cable de CA.
7. Si el diámetro exterior del cable mide entre
10 y 14 mm, pase el racor atornillado
M20x1,5 por el cable de CA.
8. Pase el casquillo roscado por el cable de CA.
9. Conecte PE, N y L en la conexión hembra:
• Conecte PE en el borne roscado con el
símbolo de tierra en la conexión hembra y
apriete el tornillo.
• Conecte N o L2 en caso de fase partida al borne roscado 1 en la conexión hembra y
apriete el tornillo.
• Conecte L o L1 en caso de fase partida al borne roscado 2 en la conexión hembra y
apriete el tornillo.
10. Asegúrese de que todos los conductores estén fijos en la conexión hembra.
11. Enrosque con firmeza el casquillo roscado sobre
la conexión hembra.
