SMA
Technologie AG
El equipo
Manual de instalación
SB700-11:SS2006
Página 9
3 El equipo
3.1 Descripción del equipo

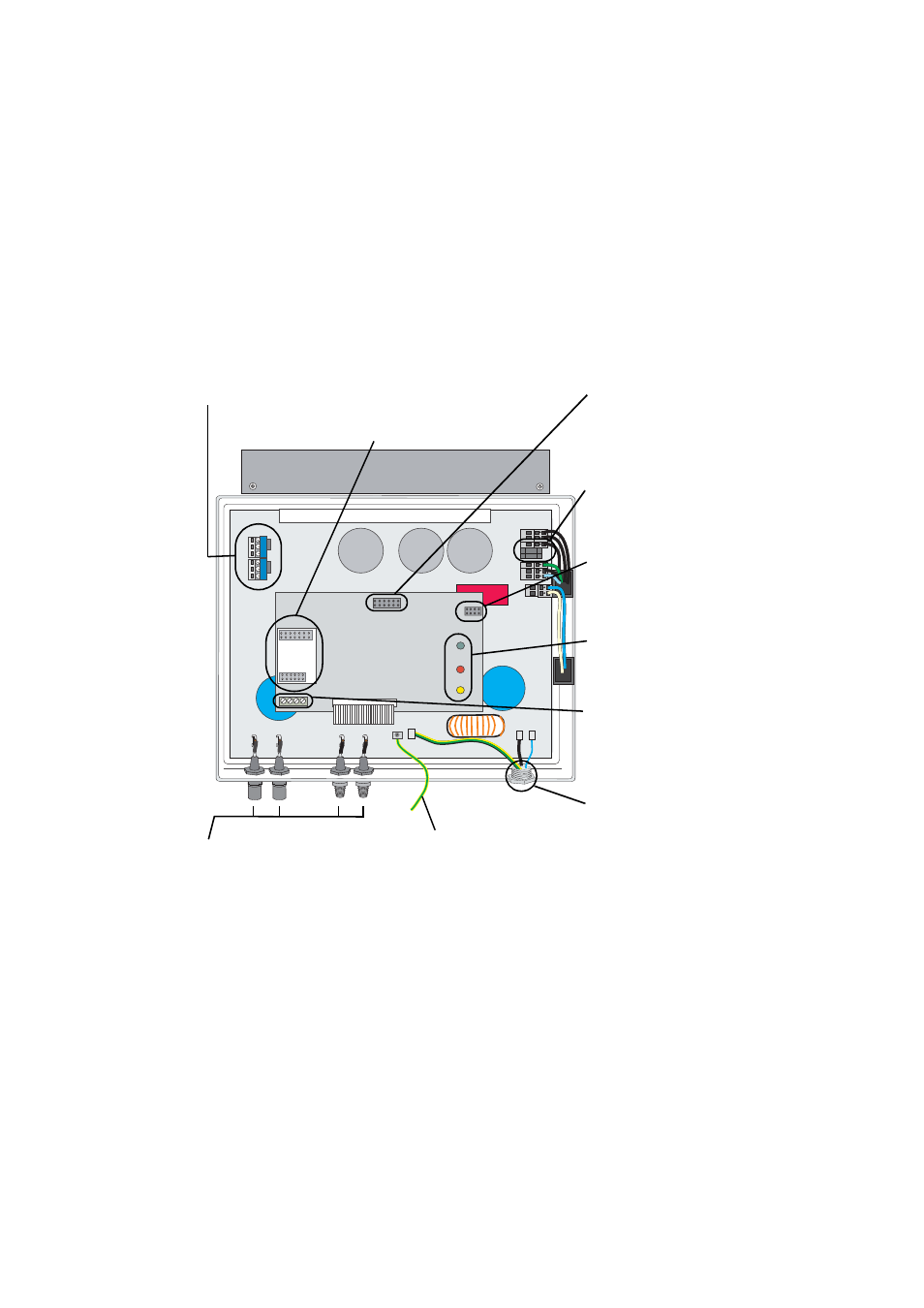

En esta ilustración se detallan de manera esquemática los diferentes componentes y
áreas de conexión de un Sunny Boy 1700 abierto:
PE
L
N
Varistores
Página 43
Conexión para la comunicación
(RS232, RS485, NLM Piggy-
Back, radiotransmisión)
Cable de conexión a
tierra (PE) para la tapa
Conexión para
unidad de pantalla
LEDs de indicación
de estado de
funcionamiento
Conexión para la
comunicación
Bornes de
conexión (CA)
Página 19
Conector de entrada
fotovoltaica
Bloque de bornes
para el ajuste del
rango de tensión
de entrada
Conexiones para el
ajuste del rango de
tensión de entrada
