SMA Technologie AG Instalación
Manual de instalación SB700-11:SS2006 Página 23

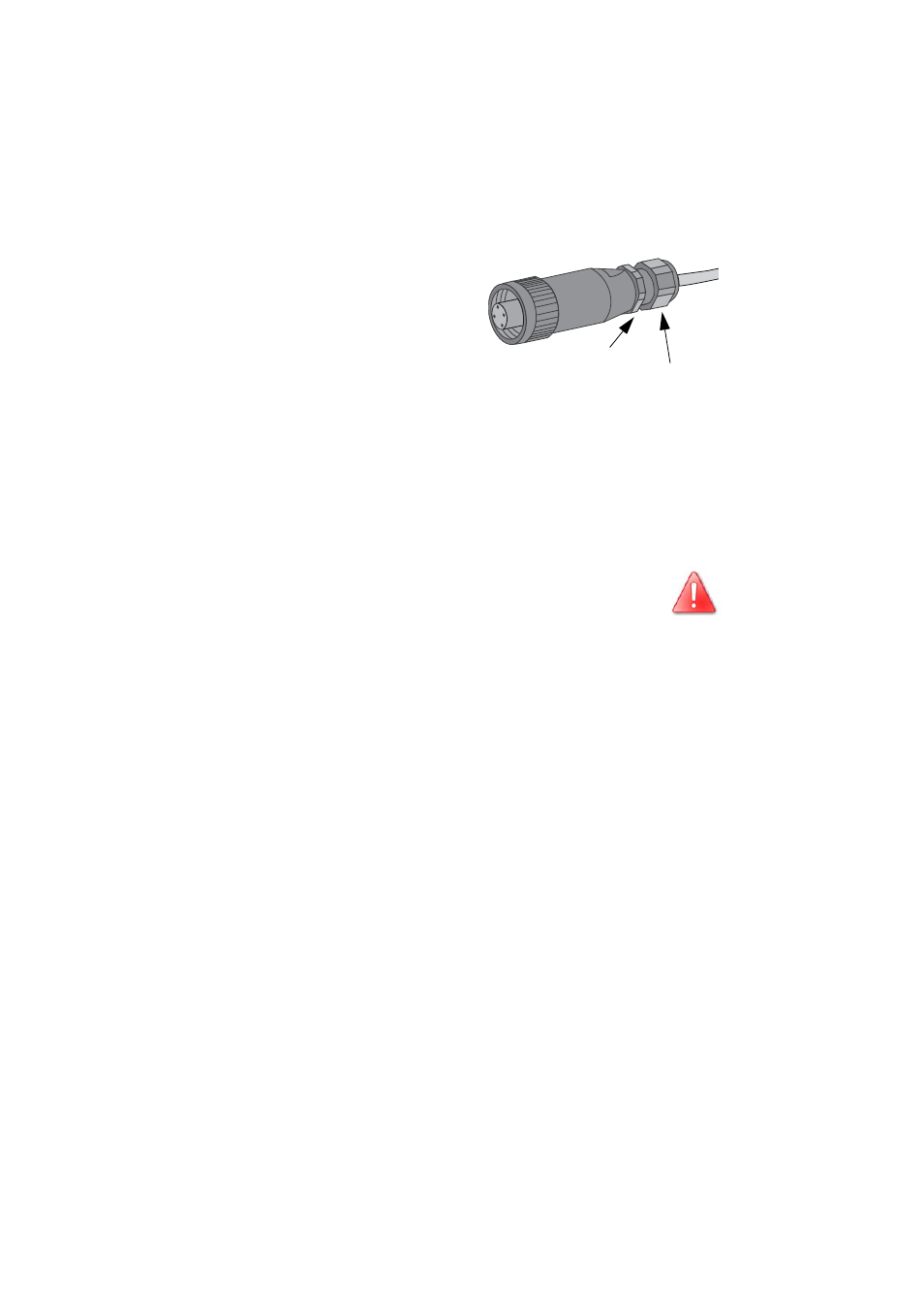

5. Después enrosque el tornillo de apriete
firmemente sobre el casquillo roscado.
6. Cierre firmemente la junta roscada.
La caja de conexión de CA está completa.
En caso de no conectar el Sunny Boy inmediatamente, cierre la terminal de conexión
con la tapa, también incluida en el paquete adicional.
Si el Sunny Boy está firmemente instalado ahora puede conectar la caja de conexión
de CA al conector de brida del Sunny Boy. Deberá retirar primero la tapa de
protección transparente del conector de brida del Sunny Boy. Enrosque firmemente
el anillo roscado de la caja de conexión de CA sobre el conector de brida, para
asegurar la conexión.
¡Todavía no conecte el interruptor de protección vatimétrica! El
Sunny Boy 1700 solamente debe ser conectado a la red de CA
después de haberse conectado los Strings fotovoltaicos y con
la carcasa firmemente cerrada.
Tornillo de apriete
Conexión roscada PG16
