String fotovoltaico (CC) Conexión

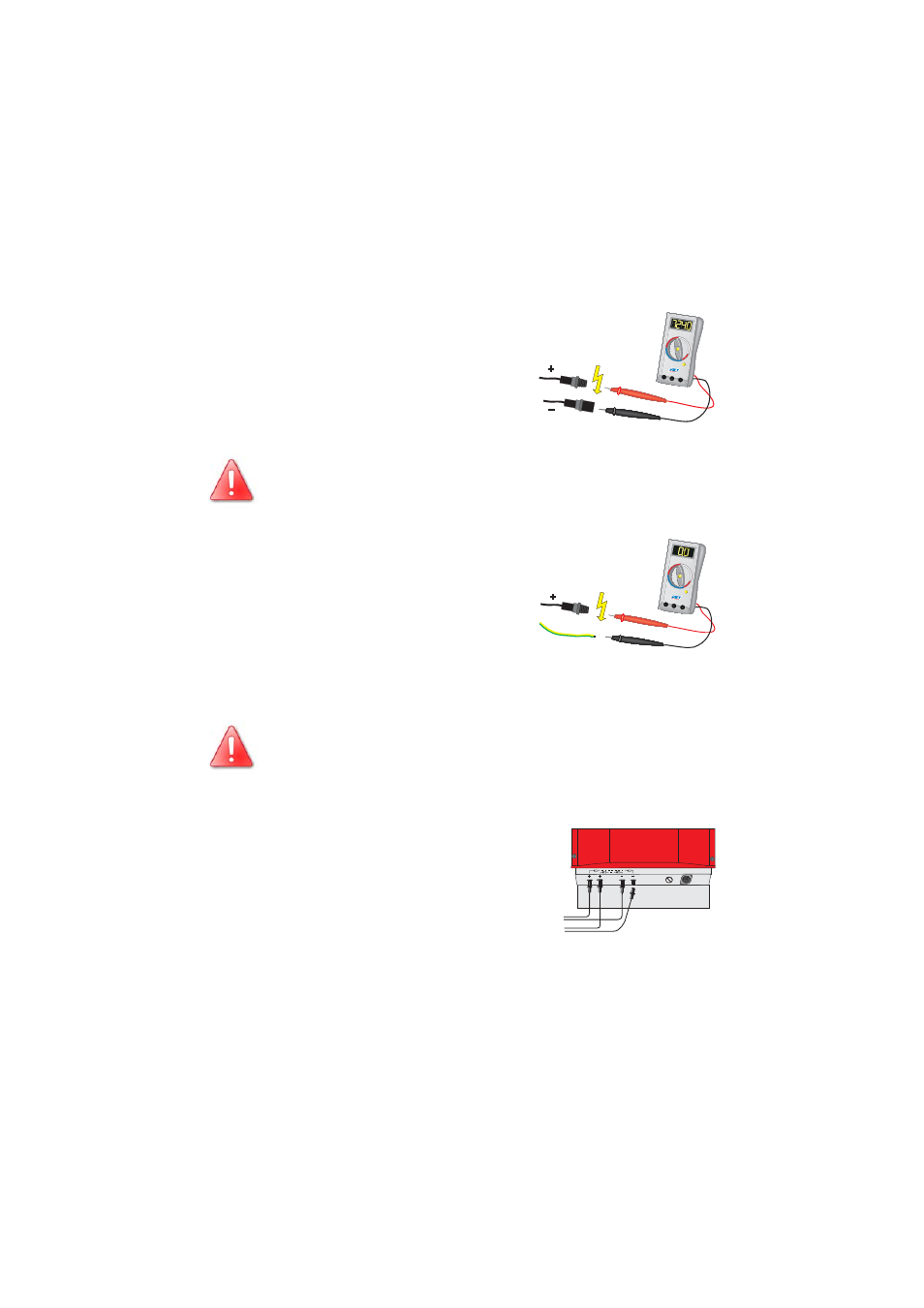

Para conectar la entrada de CC, siga estas instrucciones:
1. Compruebe la correcta polaridad de los
conectores fotovoltaicos del generador y que
no exceda la tensión de los Strings máxima de
250 V (CC). Vea también el capítulo 4.2
"Requisitos para el generador fotovoltaico"
(Página 13).
¡Atención! ¡Puede haber peligrosas tensiones de CC en los
conectores!
2. Mida las tensiones continuas entre los
conectores de CC de un String y el potencial de
tierra respectivo.
3. Si los valores obtenidos son constantes y la
suma equivale aproximadamente a la tensión
en vacío del String, en este String se ha
producido una toma a tierra, cuya localización
aproximada puede determinarse mediante la
relación de ambas tensiones.
¡Elimine la toma a tierra en el generador fotovoltaico antes de
conectar los Strings afectados al Sunny Boy 1700!
4. Repita los pasos 2 y 3 para cada String.
5. Conecte los Strings intactos del generador
fotovoltaico.
PE
String 1
String 2
