6 Conexión eléctrica SMA America, LLC
42 DISU_SCUS-IA-spa-IUS111711 Instrucciones de instalación

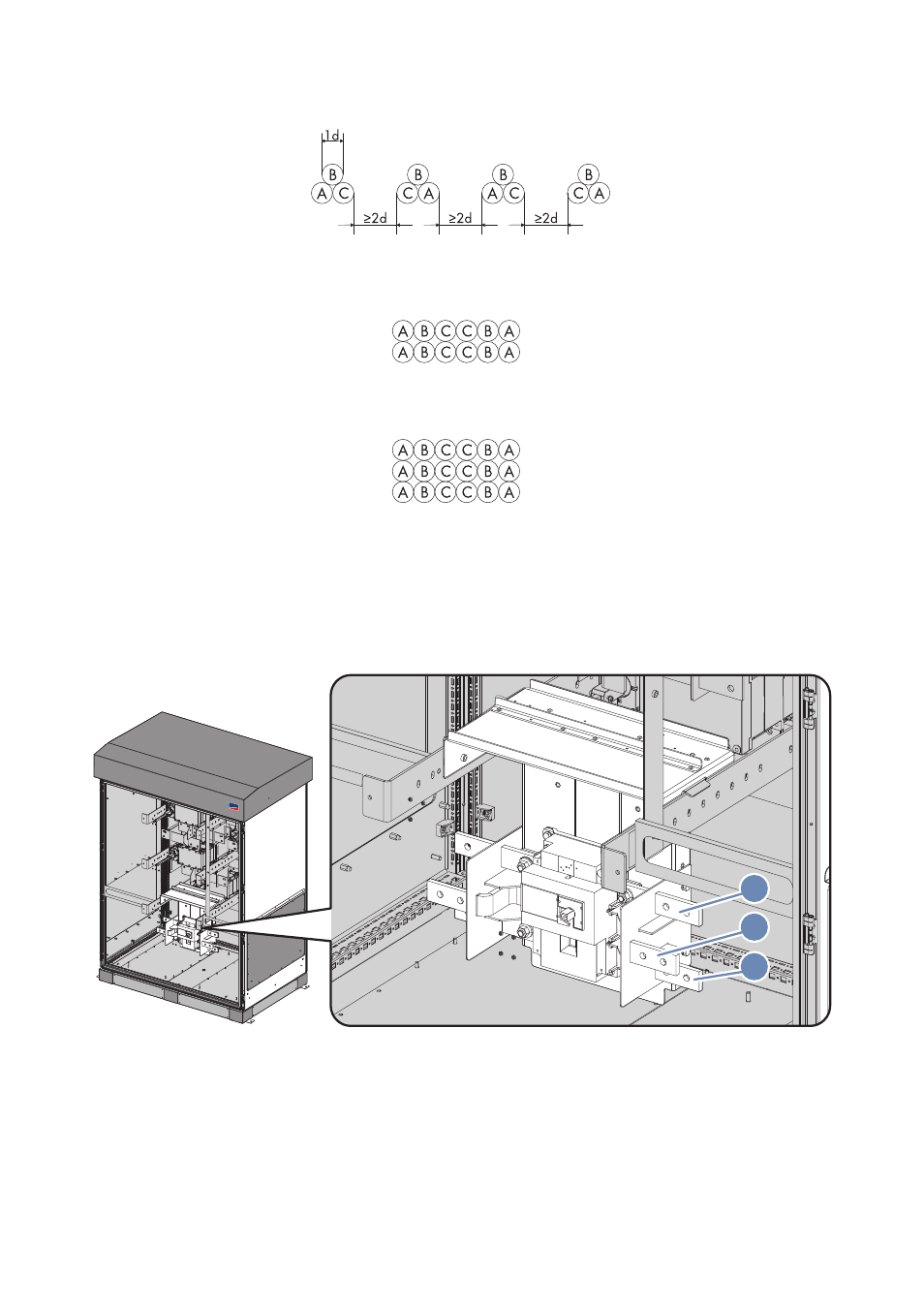

Figura 21: Disposición 1 para cables de CA.
Figura 22: Disposición 2 para cables de CA
Figura 23: Disposición 3 para cables de CA
6.4.3 Vista general conexión CA a red eléctrica pública
Conexión CA de la Disconnect Unit para el Sunny Central 250/Sunny Central 500U
Figura 24: Vista general de conexión CA a la red eléctrica pública con interruptor CA 400 A
DISCONNECT UNIT
SMA
A
B
C
