6.1 Vista general de las conexiones eléctricas
6.1.1 Disconnect Unit para el Sunny Central 250U/500U

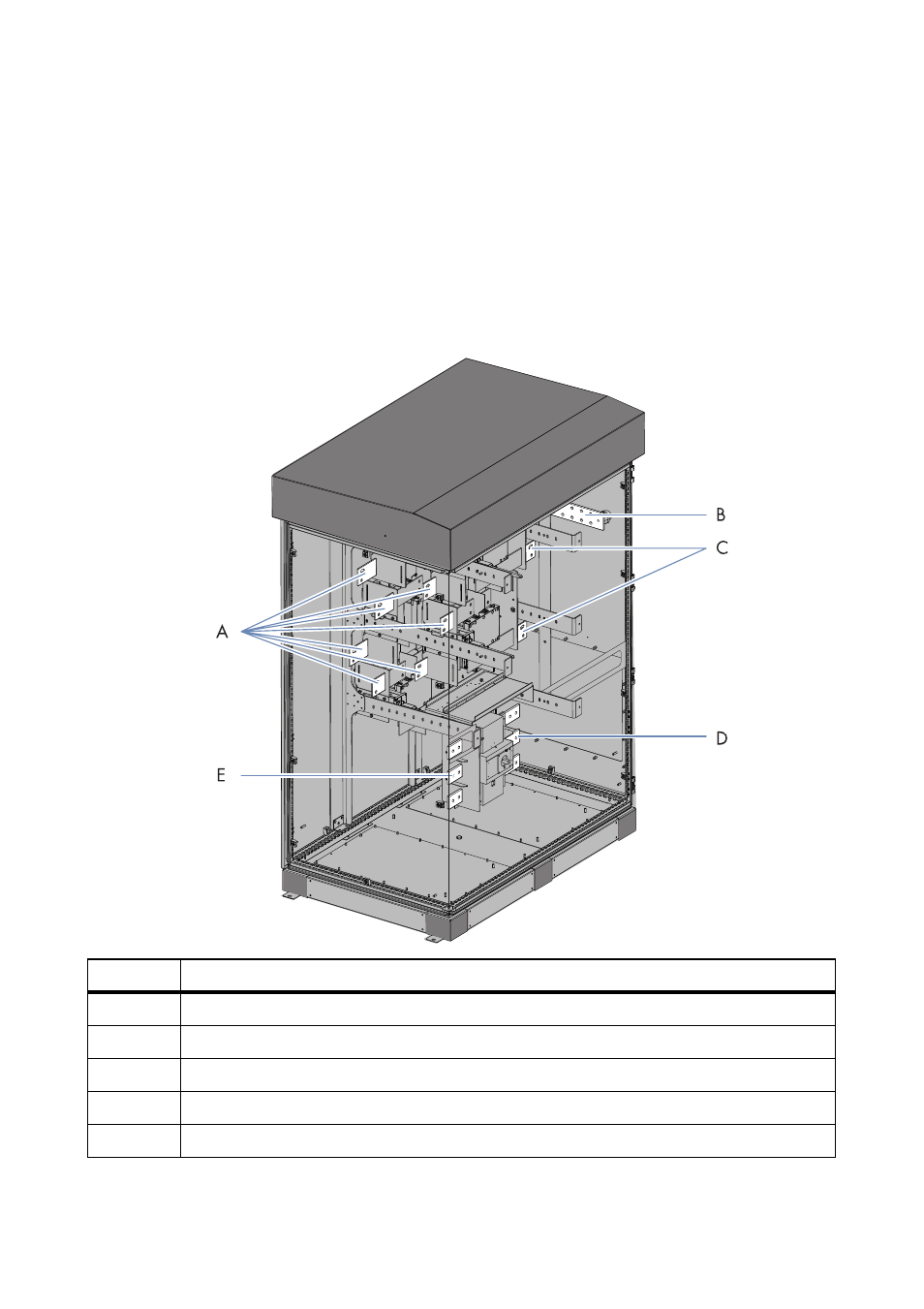

La siguiente ilustración muestra una vista general de la Disconnect Unit para el Sunny Central 250U
y el Sunny Central 500U.
Posición Descripción
A Conexión para CC sin toma a tierra a inversor
B Barra ómnibus PE
C Conexión para CC sin toma a tierra de planta fotovoltaica
D Conexión para CA a red eléctrica pública
E Conexión para CA de inversor
