SMA America, LLC 6 Conexión eléctrica
Instrucciones de instalación DISU_SCUS-IA-spa-IUS111711 31
6.1.2 Disconnect Unit para el Sunny Central 500HE-US/CA y el
Sunny Central CP

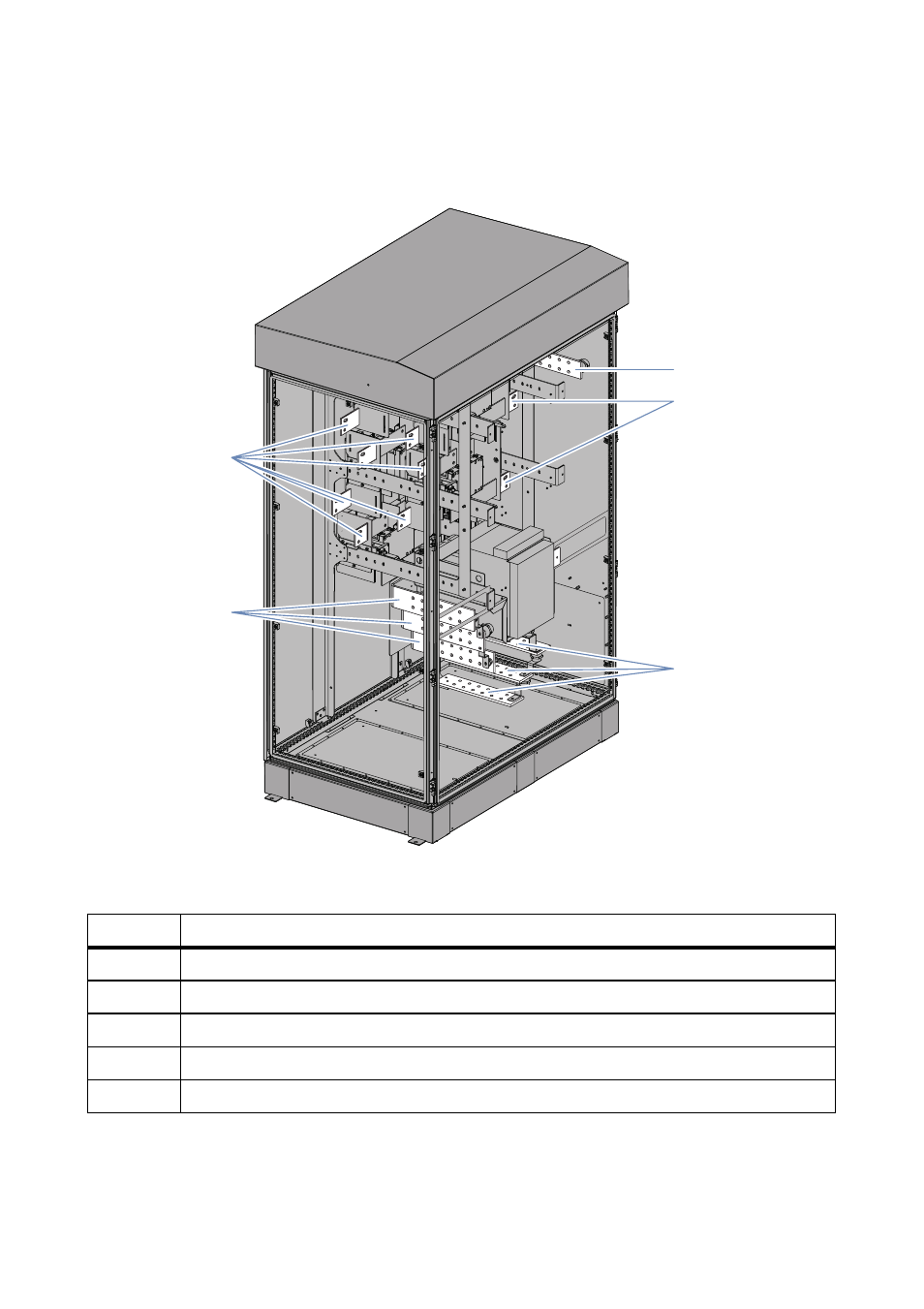

Figura 13: Vista general de la conexión eléctrica
Posición Descripción
A Conexión para CC sin toma a tierra a inversor
B Barra ómnibus PE
C Conexión para CC sin toma a tierra de planta fotovoltaica
D Barras ómnibus para CA a red eléctrica pública
E Barras ómnibus para CA de inversor
D
C
B
E
A
