Puesta en servicio SMA Solar Technology AG
52 Sensorbox-IES100914 Instrucciones de instalación
9. Introduzca el apantallamiento del cable libre dentro
del borne.

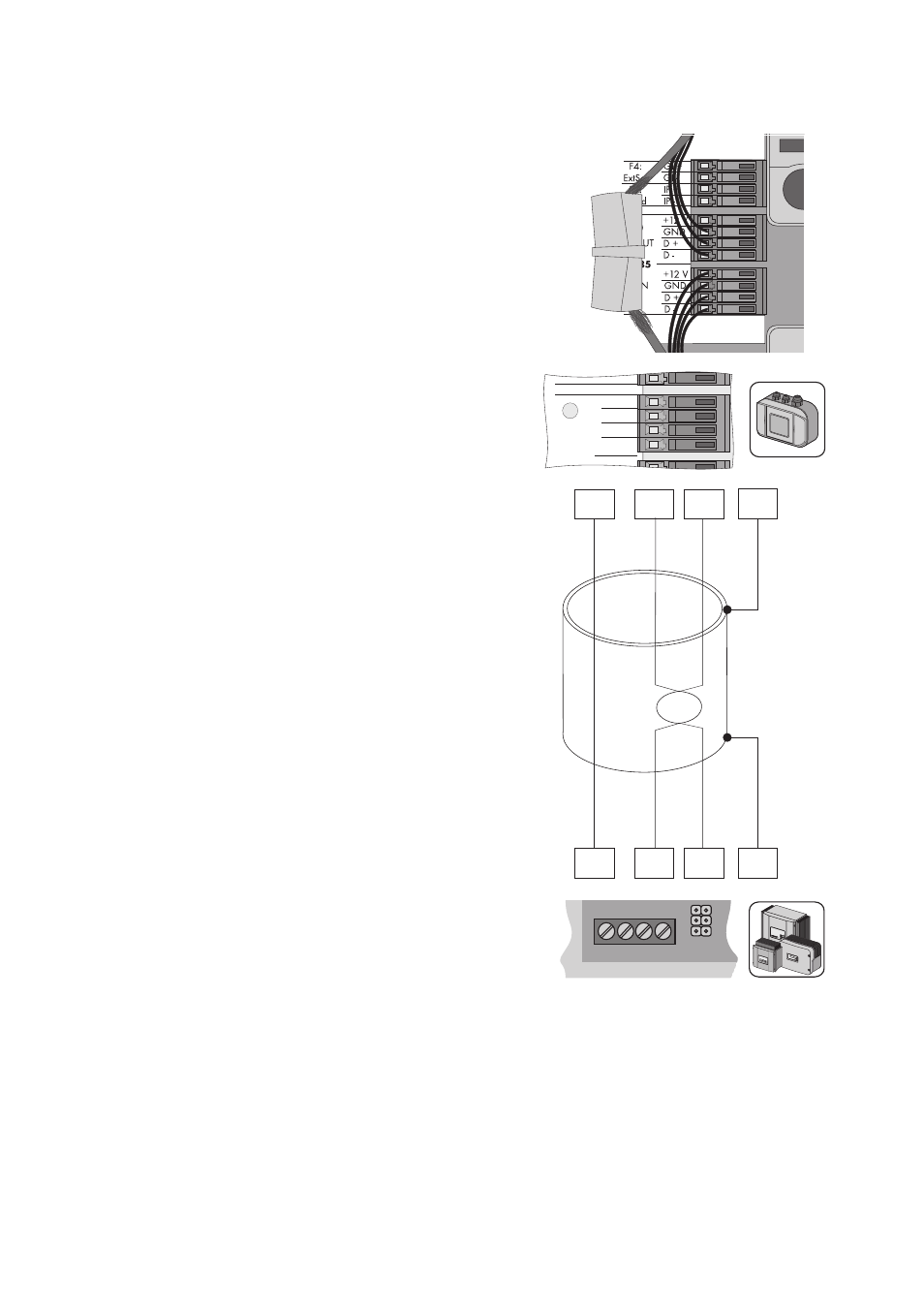

10. Conecte los conductores a los bornes
"F2: OUT RS485" de la Sunny SensorBox. Observe
la asignación del bus de comunicación RS485.
Anote los colores de los conductores:
GND | 5 ________________________
D+| 2 ________________________
D- | 7 ________________________
11. Compruebe que la junta del racor atornillado esté bien colocada.
12. Enrosque a mano la tuerca de unión en el racor atornillado para fijar el cable de comunicación
RS485 (par de 0,8 Nm).
13. Compruebe si la resistencia terminal permanece insertada (véase capítulo 9.2 “Terminación
del bus RS485 en la Sunny SensorBox” (Página 63)).
14. Cierre la Sunny SensorBox (véase página 62).
☑ La SensorBox está conectada a otro elemento conectado al bus RS485.
D+ GND D-
2 5 7
PE
PE
2 3 5 7
C
B
A
+12 V
F2: OUT
RS485
IP -
+12 V
GND
D +
D -
Wind
