Puesta en servicio SMA Solar Technology AG
44 Sensorbox-IES100914 Instrucciones de instalación

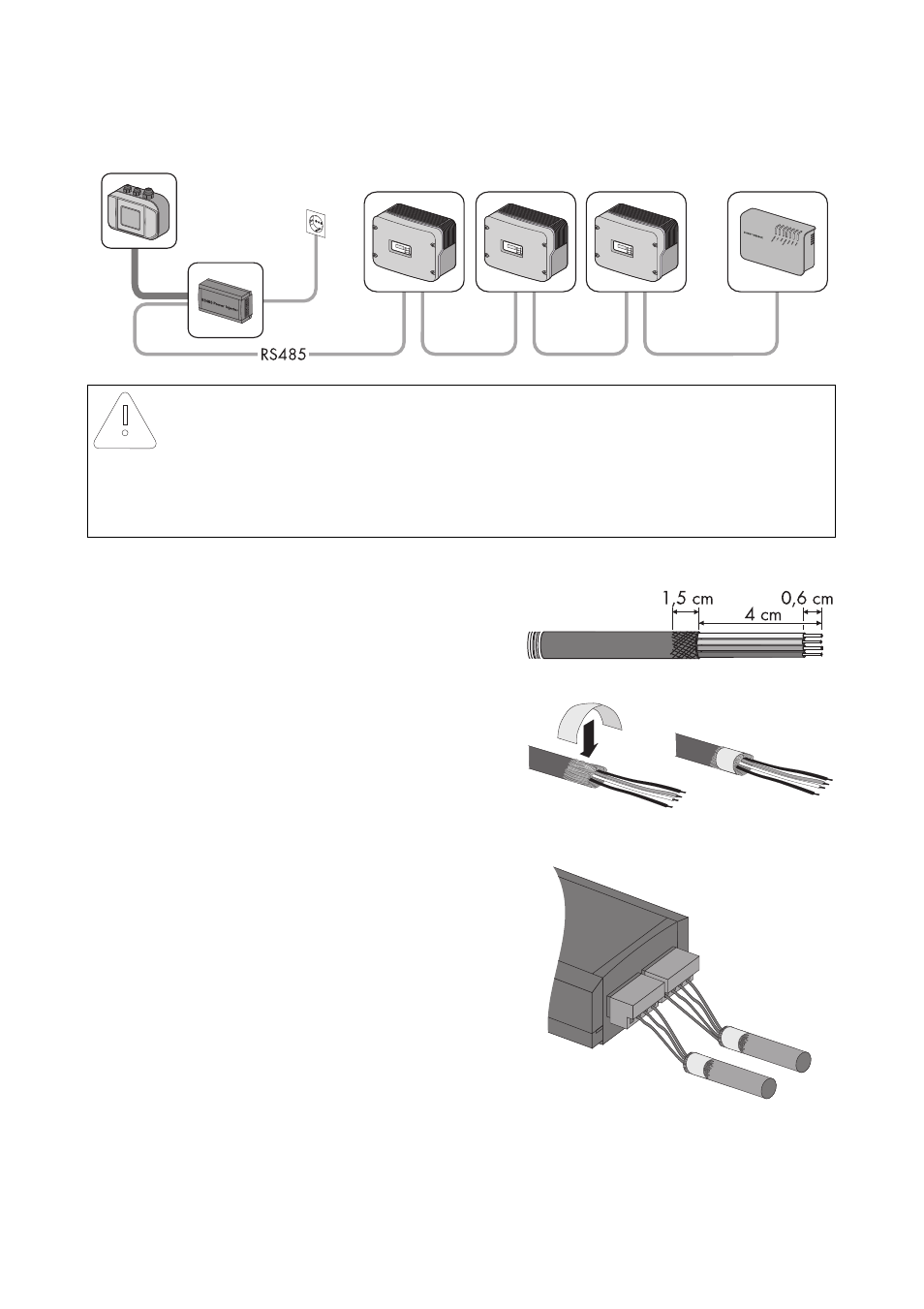

7.5.3 Conexión del RS485-Power Injector a la Sunny SensorBox
RS485-Power Injector
1. Retire 4 cm de la cubierta del cable de
comunicación RS485 por la parte del RS485-
Power Injector.
2. Recorte el apantallamiento del cable hasta 1,5 cm.
3. Pliegue el apantallamiento hacia atrás y aplique
alrededor una lámina adhesiva conductiva. Aquí se
fijará posteriormente el terminal de pantalla.
4. Recorte los conductores que no sean necesarios
hasta la cubierta del cable.
5. Pele los conductores aprox. 6 mm.
6. Una los conductores del cable con el conector.
Anote los colores de los conductores:
+12 V ________________________
GND ________________________
D+ ________________________
D - ________________________
7. Inserte el conector en el conector hembra
"RS485+Power OUT" del RS485-Power Injector.
☑ El RS485-Power Injector está conectado.
¡PRECAUCIÓN!
Cortocircuito debido a un cableado incorrecto.
El RS485-Power Injector debe conectarse directamente a la Sunny SensorBox. No puede
haber ningún otro elemento conectado al bus RS485 cableado en medio, ya que, de lo
contrario, podría producirse un cortocircuito.
