Puesta en servicio SMA Solar Technology AG
40 Sensorbox-IES100914 Instrucciones de instalación

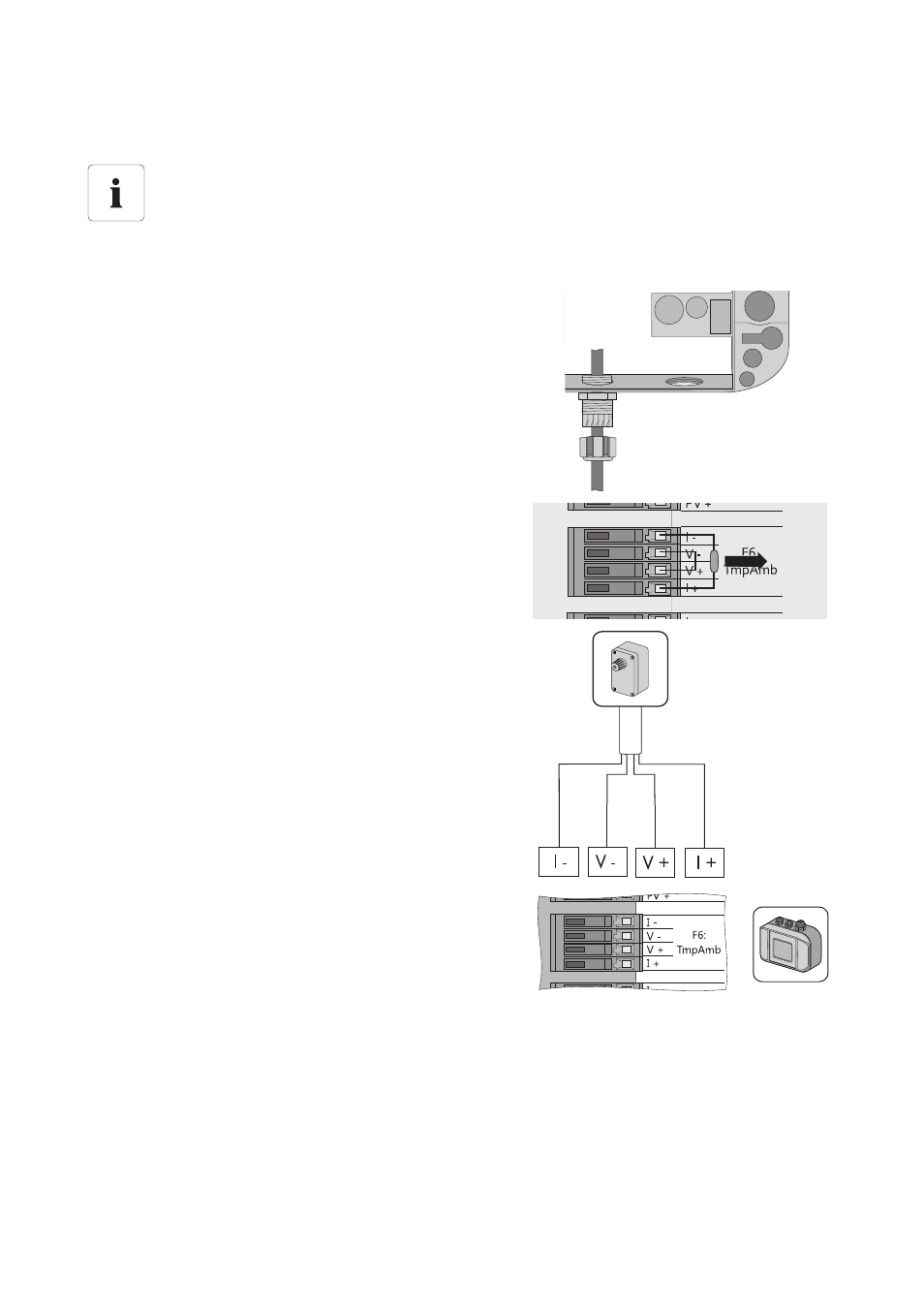

7.4 Conexión del sensor de temperatura ambiente
1. Abra la Sunny SensorBox (véase página 62).
2. Desenrosque la tuerca de unión del racor
atornillado situado en el centro de la parte inferior
de la Sunny SensorBox y extraiga el tapón
obturador.
3. Introduzca el cable del sensor a través de la tuerca
de unión y el racor atornillado situado en la parte
inferior central y apriete bien el racor atornillado.
4. Retire la resistencia terminal y el puente del terminal
"F6: TmpAmb" en la Sunny SensorBox.
5. Conecte el sensor al terminal "F6: TmpAmb" en la
Sunny SensorBox.
6. Compruebe que la junta del racor atornillado esté bien colocada.
7. Enrosque a mano la tuerca de unión en el racor atornillado (par de 0,8 Nm).
8. Tienda el cable con el material de fijación adecuado.
☑ El sensor de temperatura ambiente está conectado.
Ahora puede conectar más sensores o conectar la Sunny SensorBox a través del
RS485-Power Injector o del SMA Power Injector con Bluetooth y ponerla en servicio.
Longitud de cable requerida para la conexión con la SensorBox
• Tenga en cuenta la longitud de cable requerida indicada en las instrucciones del
sensor.
