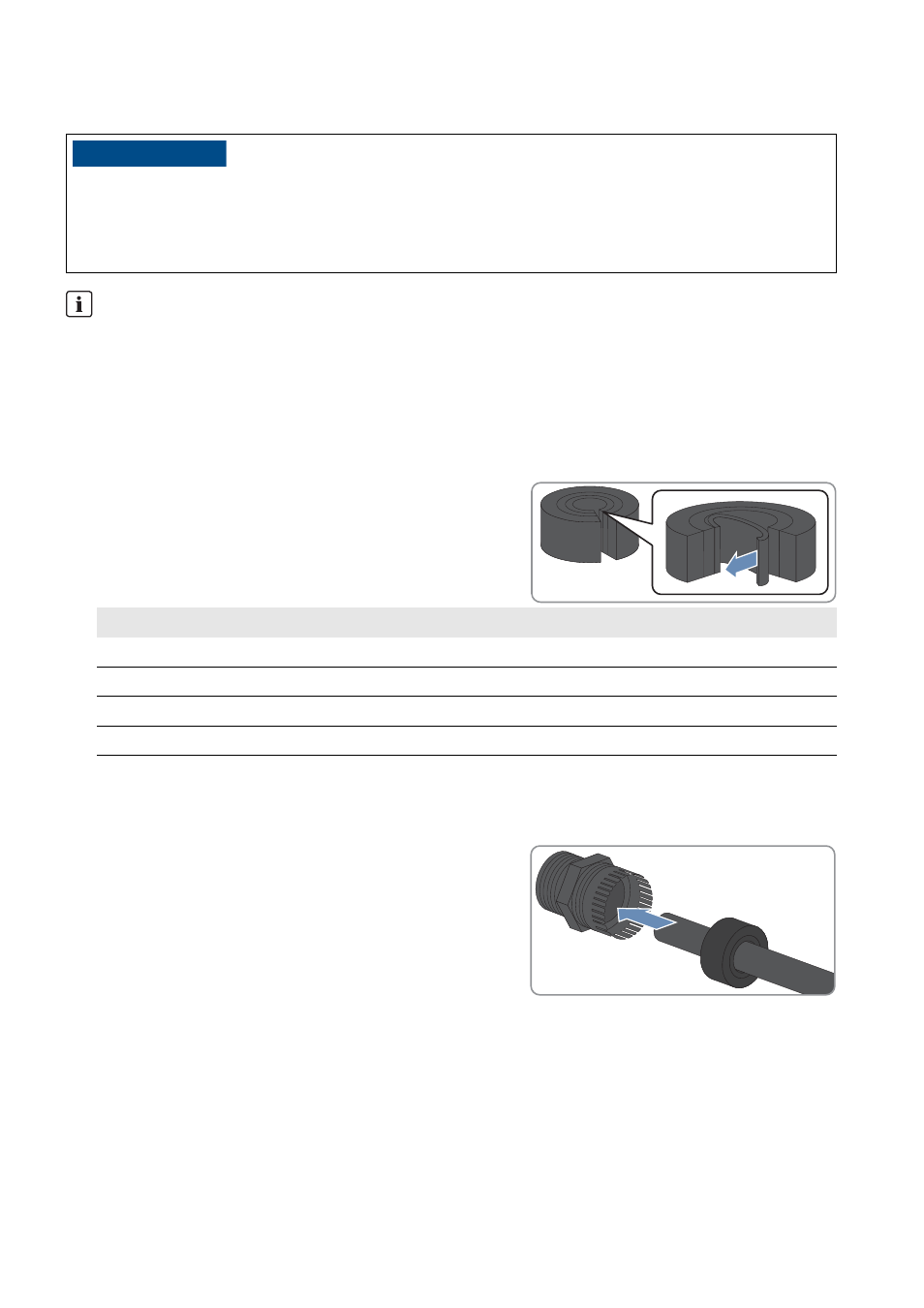

11.1.2 Introducción de cables a través del racor atornillado para cables
Procedimiento:
1. Retire el tapón obturador del racor atornillado para cables.
2. Retire la junta de goma del racor atornillado para cables.
3. Ajuste la junta de goma al diámetro del cable que se va a introducir:
• Retire el número correspondiente de anillos de junta de la junta
de goma:
4. Pase el cable por la tuerca de unión del racor atornillado para cables. Asegúrese de que la tuerca de unión apunte
con la rosca hacia arriba.
5. Deslice el cable lateralmente por encima de la tuerca de unión a través de la junta de goma.
6. Coloque la junta de goma con el cable en el racor atornillado
para cables.
7. Corte el cable.
8. Apriete el racor atornillado para cables.
13&$"6$*“/
Daños en el Power Plant Controller por penetración de humedad
Por los racores atornillados para cables no herméticos puede penetrar humedad en el Power Plant Controller.
• En la junta de goma del racor atornillado para cables, retire únicamente el número de anillos de junta
correspondiente al diámetro del cable.
Racores atornillados para cables no necesarios
• No retire los tapones obturadores de los racores atornillados para cables que no se utilicen. De esta manera
el Power Plant Controller permanece sellado.
Diámetro del cable Número de anillos de junta que se deben retirar
4,5 mm … 5,0 mm 0
4,5 mm … 7,5 mm 1
7,0 mm … 10,0 mm 2
9,5 mm … 13,0 mm 3
