SMA Solar Technology AG 3 Vista general del producto
Instrucciones de funcionamiento PPC-BE-P7-es-13 13

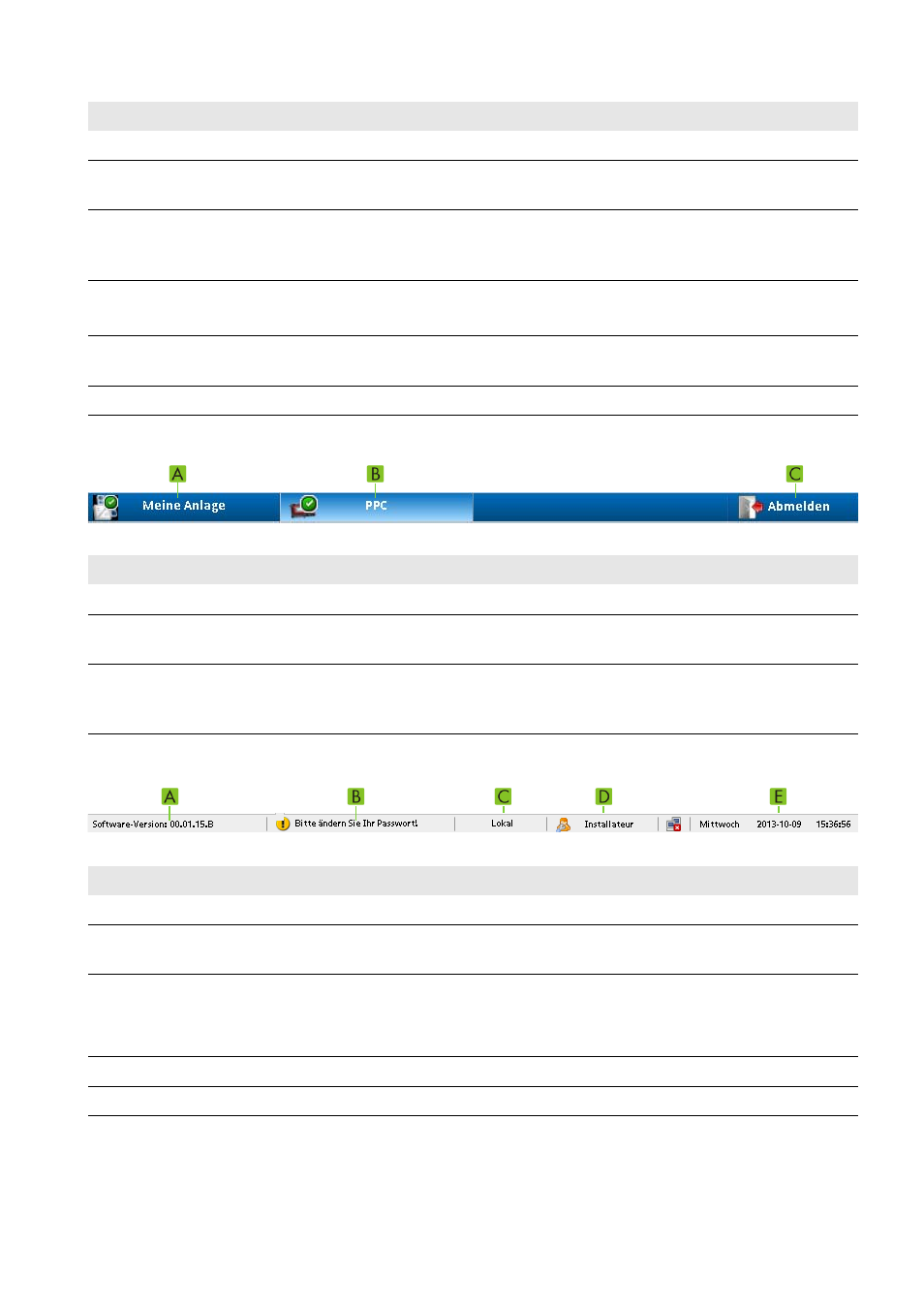

Barra de navegación, primer nivel
Imagen 5: Estructura del menú de navegación de primer nivel (ejemplo)
Barra de estado
Imagen 6: Estructura de la barra de estado (ejemplo)
Posición Explicación
A Barra de navegación, primer nivel
B Barra de navegación, segundo nivel (consulte el capítulo 3.4.3 ““PPC””, página 14)
Esta barra de navegación solo aparece si en la barra de primer nivel se ha seleccionado PPC.
C Barra de menús izquierda
La estructura de la barra de menús depende de lo que se haya seleccionado en la barra de navegación
de segundo nivel.
D Área para introducir datos
Si los datos introducidos no son válidos, estos no serán aceptados y el campo se iluminará de color rojo.
E Indicación de los valores de medición actuales
Los valores actuales pueden mostrarse y ocultarse haciendo clic en la cabecera.
F Barra de estado
Posición Explicación
A Presenta una vista general de los valores actuales de toda la planta fotovoltaica
B Abre el menú de navegación de segundo nivel en el cual se pueden realizar ajustes para el
Power Plant Controller y los equipos conectados
C Cierra la sesión del usuario o instalador en la interfaz de usuario
El Power Plant Controller solamente estará protegido frente al acceso no autorizado después de cerrar
la sesión.
Posición Explicación
A Versión de software actual
B Abre el diálogo para modificar las contraseñas
Este símbolo aparece solamente si la contraseña no cumple los requisitos de seguridad.
C Muestra los parámetros que usa el Power Plant Controller para controlar:
• Local: El Power Plant Controller usa los parámetros ajustados en la interfaz de usuario.
• Remoto: El Power Plant Controller usa los valores recibidos por comunicación.
D Información acerca del estado del usuario registrado
E Información sobre fecha y hora actual del Power Plant Controller
