7 Conexión
SMA Solar Technology AG
44
HoMan-IA-es-17
Instrucciones de instalación
7.6.2 Alimentación de tensión del Sunny Home Manager
mediante una fuente de alimentación para carril DIN
De manera alternativa a la fuente de alimentación enchufable, puede suministrar tensión al
Sunny Home Manager mediante una fuente de alimentación para carril DIN.
Accesorios adicionales necesarios (no incluidos en el contenido de la entrega):
☐ Fuente de alimentación para carril DIN
☐ Un cable de conexión CA
☐ Un cable para conectar la fuente de alimentación para carril DIN al Sunny Home Manager
Requisitos de la fuente de alimentación para carril DIN:
☐ Tensión de salida CC: 12 V (tolerancia: ± 10%)
☐ Corriente nominal: 1,5 A
Requisitos del cable para conectar la fuente de alimentación para carril DIN al
Sunny Home Manager:
☐ Sección del conductor: 0,2 mm
2
… 1,5 mm
2
☐ El cable tiene como mínimo dos conductores.
Procedimiento:
1. Monte en el carril DIN la fuente de alimentación para carril DIN (consulte las instrucciones de
la fuente de alimentación para carril DIN).
2. Conecte el cable del Sunny Home Manager a la fuente de alimentación para carril DIN
(consulte las instrucciones de la fuente de alimentación para montaje en carril DIN).
Recorte los conductores que no sean necesarios hasta el apantallamiento del cable.
3. Anote los colores de los conductores:
4. Retire 4 cm del revestimiento del cable en el otro extremo de este.
5. Acorte el apantallamiento del cable a unos 5 mm.

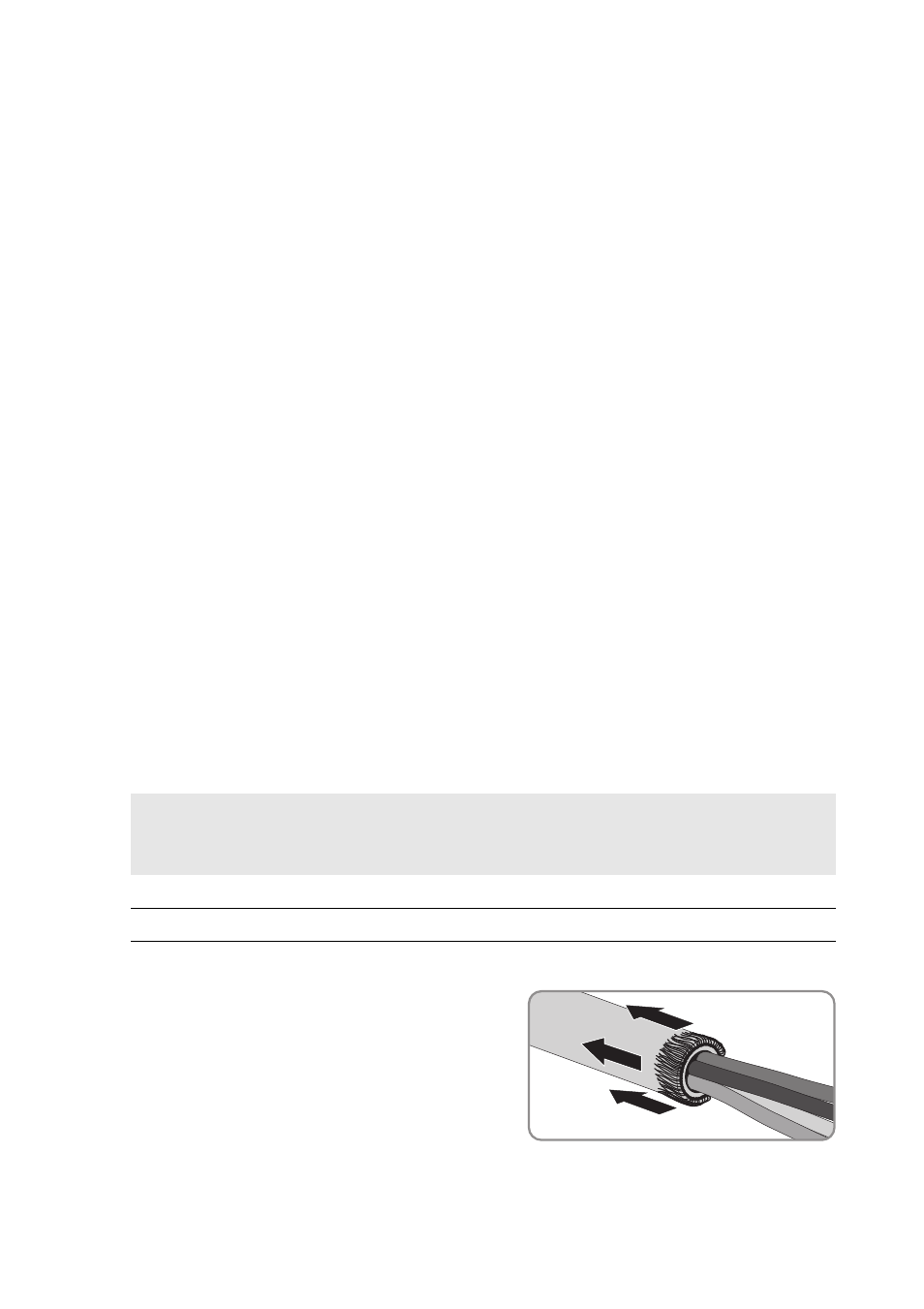

Doble hacia atrás el trozo sobrante del
apantallamiento del cable por encima del
revestimiento del cable.
Conexiones de la fuente de
alimentación para carril
DIN
Color del conductor
CC +
CC −
