7 Conexión SMA Solar Technology AG
40 HoMan-IA-es-17 Instrucciones de instalación
Procedimiento:

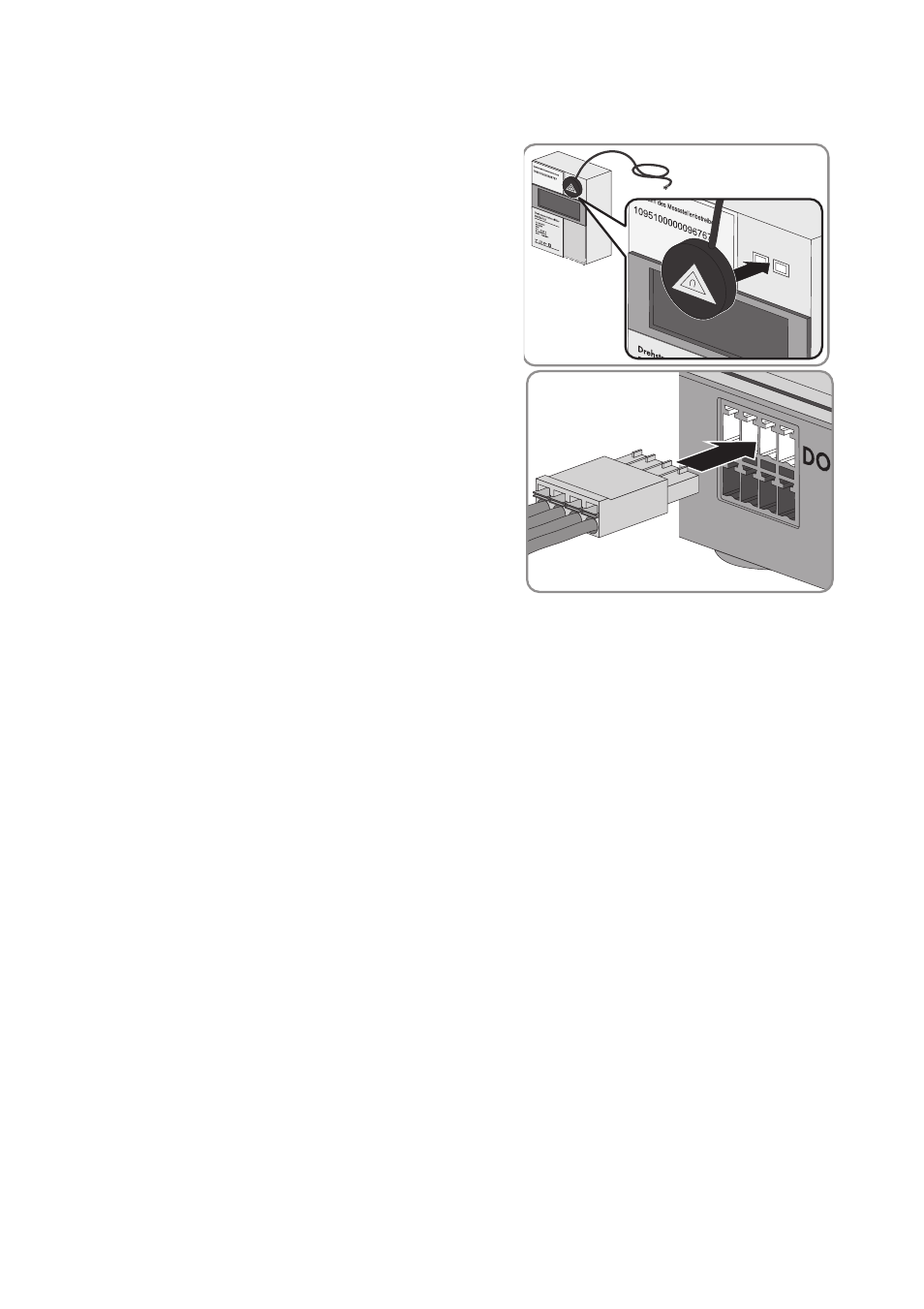

1. Coloque el soporte magnético del cabezal de
lectura arriba a la derecha en la superficie frontal
del contador de energía. Las interfaces de
infrarrojos del cabezal de lectura y del contador de
energía deben estar perfectamente alineadas.
2. Conecte el conector del cabezal de lectura al
conector hembra que está asignado al contador de
energía. Inserte el conector de cuatro polos en la
fila superior de patillas:
• En los medidores de consumo de corriente de
la red, inserte el conector de cuatro polos en el
conector hembra Meter 1.
• En el caso de los contadores de inyección
fotovoltaica, inserte el conector de cuatro
polos en el conector hembra Meter 2.
• En los contadores de energía fotovoltaica, inserte el conector de cuatro polos en el
conector hembra Meter 3.
• En los contadores bidireccionales para medir la inyección a red y el consumo de la red,
inserte el conector de cuatro polos en el conector hembra Meter 1.
3. Marque los cables con ayuda de los adhesivos suministrados para identificar a qué cable ha
asignado los conectores hembra y los contadores de energía.
7.2.3 Conexión del Sunny Home Manager a contadores de
energía con interfaz S0
Material adicional necesario (no incluido en el contenido de la entrega):
☐ Un cable con un mínimo de dos hilos
Requisitos del cable:
☐ Sección del conductor: 0,2 mm
2
… 1,5 mm
2
☐ Longitud máxima del cable: 30 m
Requisitos para contadores de energía con interfaz S0:
☐ Interfaz S0 según DIN EN 62053-31 clase A
☐ Los contadores bidireccionales con interfaz S0 deben disponer de dos interfaces S0.
☐ Los contadores de energía con interfaz S0 deben facilitar valores saldados a la interfaz S0 a
través de los conductores de fase. En caso necesario, pregunte al fabricante del contador de
energía.
