☐ Duración de impulso recomendada: al menos 20 ms
☐ Cadencia de impulsos recomendada: 1 000 impulsos por kWh.
Para la función de Limitación de la inyección de potencia activa los contadores de energía
con interfaz S0 deben contar con al menos estas cadencias de impulsos:
– En plantas con una inyección a red máxima permitida de más de 1 500 W:
al menos 250 impulsos por kWh
– En plantas con una inyección a red máxima permitida inferior a 1 500 W:
al menos 500 impulsos por kWh

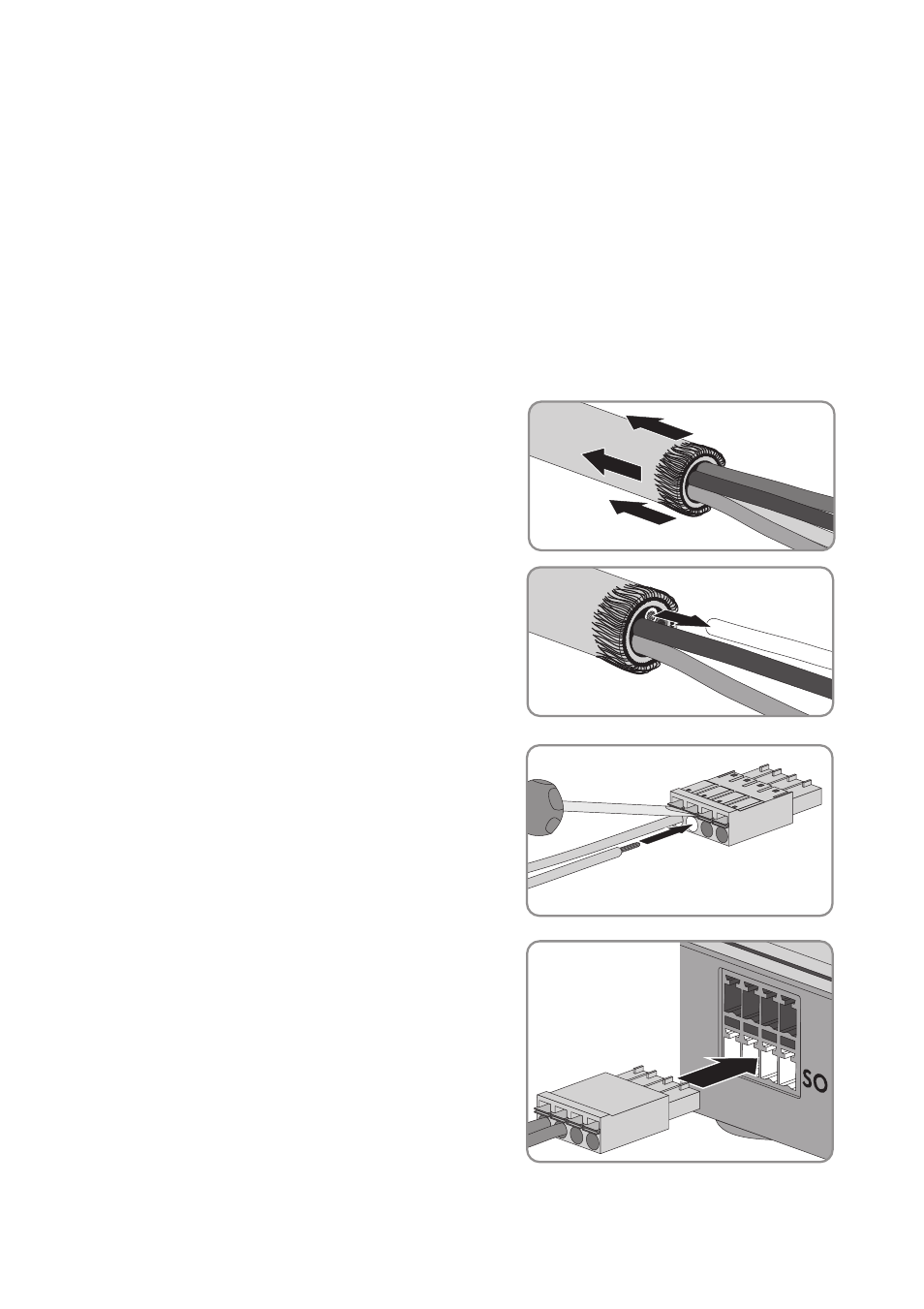

Procedimiento:
1. Retire 4 cm del revestimiento del cable.
2. Acorte el apantallamiento del cable a unos 5 mm.
Doble hacia atrás el trozo sobrante del
apantallamiento del cable por encima del
revestimiento del cable.
3. Recorte los conductores que no sean necesarios
hasta el revestimiento del cable.
4. Pele los conductores aprox. 6 mm.
5. Desbloquee las hembrillas del conector de cuatro
polos con un destornillador. Coloque los
conductores dentro de las patillas 1 y 2 del
conector de cuatro polos.
6. Anote los colores de los conductores.
7. Conecte el conector de cuatro polos al conector
hembra que esté asignado al contador de energía.
Inserte el conector de cuatro polos en la fila inferior
de patillas:
• En los medidores de consumo de corriente de
la red, inserte el conector de cuatro polos en el
conector hembra Meter 1.
• En el caso de los contadores de inyección
fotovoltaica, inserte el conector de cuatro
polos en el conector hembra Meter 2.
1
