7. Conecte el conductor NC al borne de resorte inferior del tablero de bornes "Relay2: NC". Para
ello tenga en cuenta que para un conductor con manga de protección y para un conductor de
hilo de Litz grueso o alambre completo sirven 2 procesos distintos:

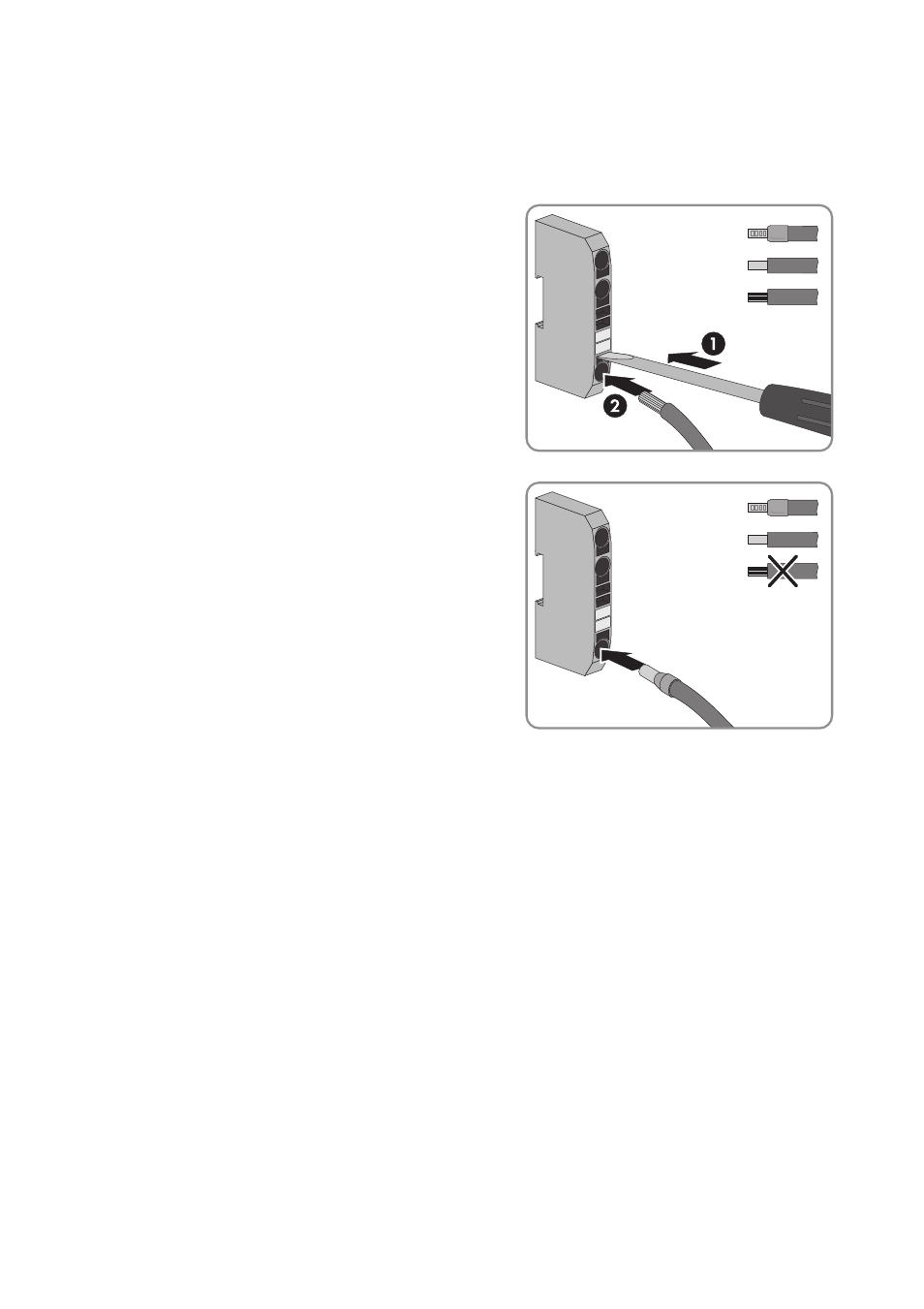

• Para conectar un conductor con manga de
protección, un conductor de hilo de Litz grueso
o alambre completo o un conductor de hilo de
Litz fino, introduzca un destornillador en el
contacto del borne de resorte y meta el
conductor en el borne hasta que haga tope.
• Para conectar un conductor con manga de
protección o un conductor de hilo de Litz grueso
o alambre completo, introduzca el conductor
en el borne presionándolo hasta que haga
tope.
8. Conecte el conductor C al borne de resorte inferior del tablero de bornes "Relay2: C". Para ello
siga las indicaciones del punto 7.
