5 Montaje SMA America, LLC
24 SI_TDBOX-IA-spa-IUS122211 Instrucciones de instalación
Alineación de los ganchos de sujeción en la parte trasera de la carcasa
Antes de colocar ganchos de sujeción, escoja una de las 3 opciones que se presentan a continuación
para la alineación de los ganchos de sujeción. Con ello estará fijando la posición de los 4 agujeros
de perforación.

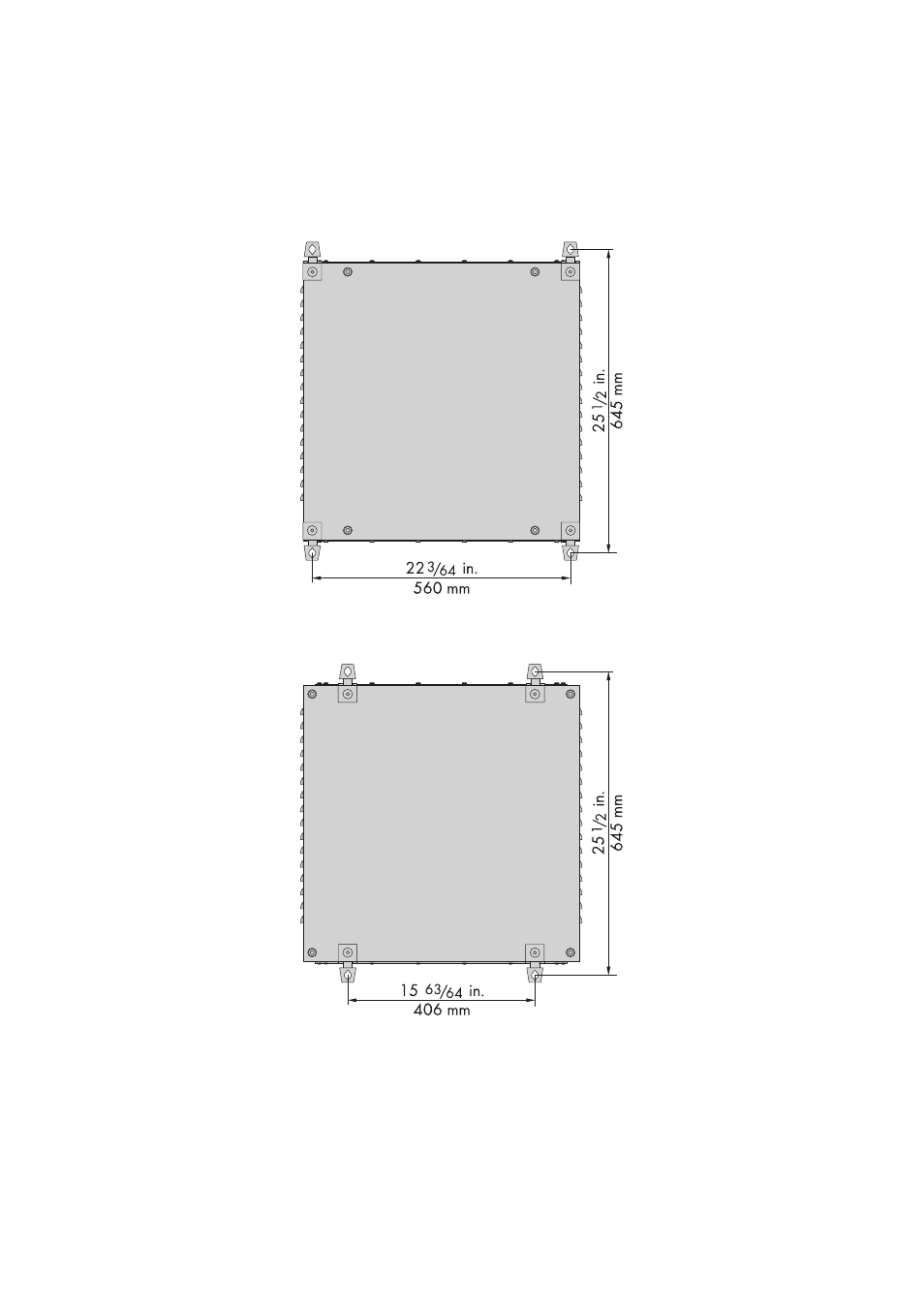

Figura 9: Medidas para perforaciones externas y alineación vertical de los ganchos de sujeción
Figura 10: Medidas para perforaciones internas y alineación vertical de los ganchos de sujeción
