5 Conexión
Instrucciones de instalación
SWWEBCONDM-IA-es-16
17

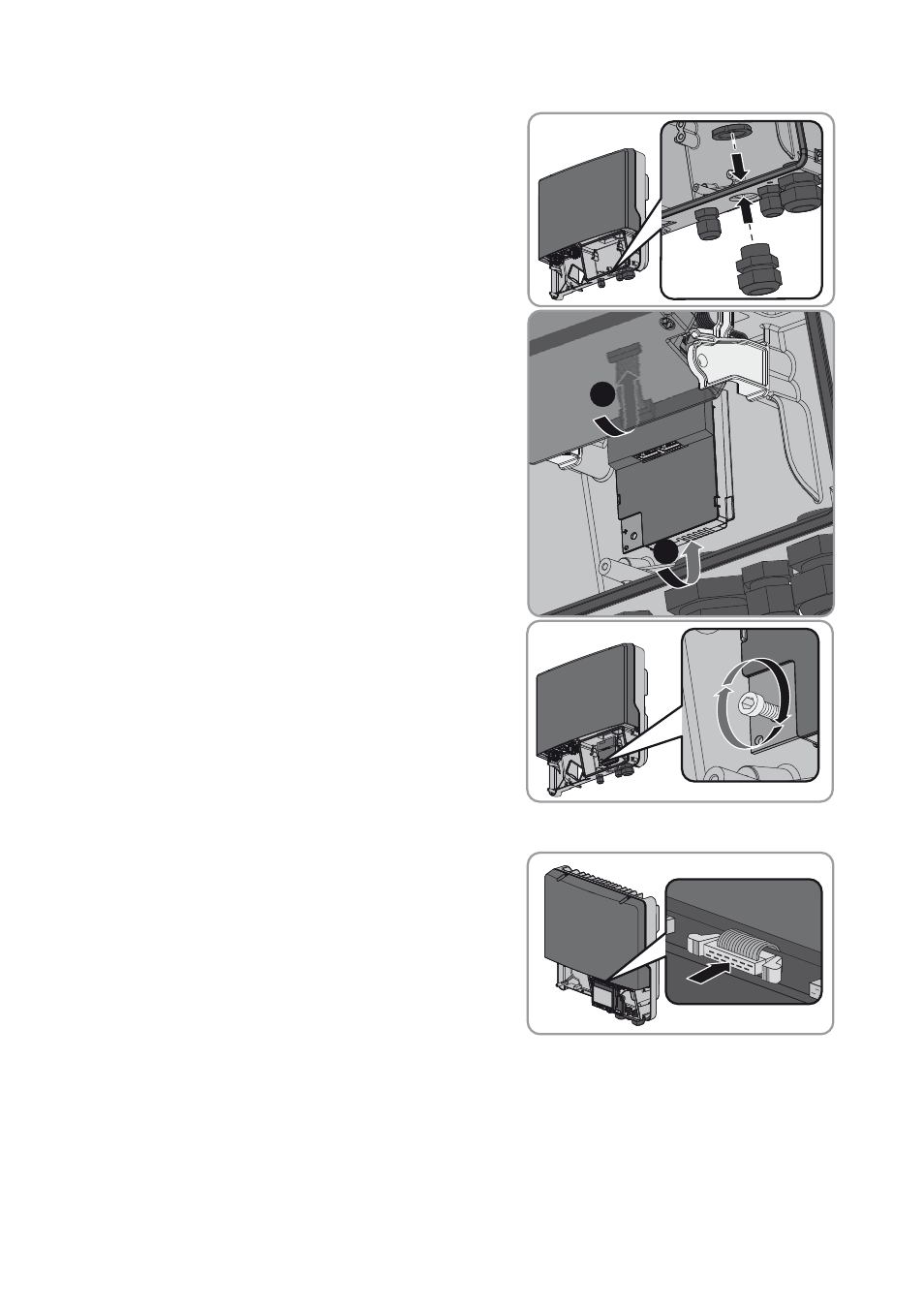

5. Coloque el racor atornillado para cables con la
contratuerca en la abertura de la carcasa.
6. Coloque el módulo de datos Speedwire/
Webconnect y deslice hacia arriba el cable plano
detrás de la pantalla. La llave en la parte superior
del módulo de datos Speedwire/Webconnect
debe coincidir con el orificio del soporte de
plástico del inversor.
7. Fije el módulo de datos Speedwire/Webconnect
enroscando a mano el tornillo Allen
(ancho 3, par de apriete: 1,5 Nm).
8. Pliegue hacia abajo la pantalla.
9. Enchufe el conector del cable plano en la regleta
central.
10. Pegue uno de los adhesivos con los datos para el registro en el Sunny Portal (PIC y RID) en la
parte exterior del inversor cerca de la placa de características.
11. Si no desea continuar inmediatamente con la conexión del módulo de datos Speedwire/
Webconnect, cierre el inversor (consulte las instrucciones de instalación del inversor).
