SMA Solar Technology AG 4 Descripción del producto
Instrucciones de instalación SWWEBCONDM-IA-es-16 13

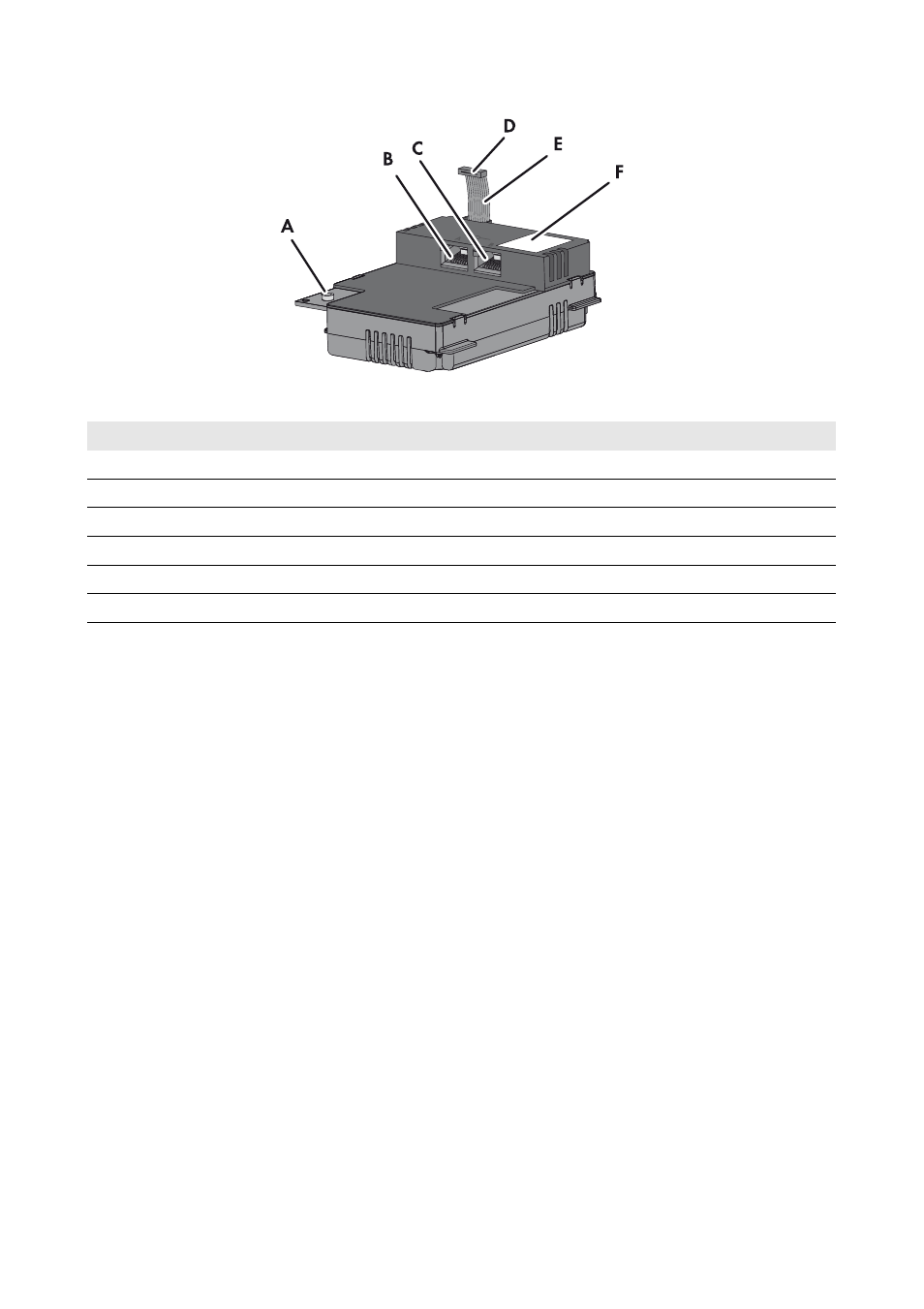

Imagen 3: Estructura del módulo de datos Speedwire/Webconnect
Adhesivo con PIC y RID para el registro de una planta fotovoltaica pequeña en
el Sunny Portal
Para activar los módulos de datos Speedwire/Webconnect de una planta fotovoltaica pequeña en
el Sunny Portal necesitará los códigos PIC y RID impresos en el adhesivo incluido en la entrega.
Tras el montaje del módulo de datos Speedwire/Webconnect debe pegarse un adhesivo en la parte
exterior del inversor cerca de la placa de características. El otro adhesivo debe guardarse en un
lugar seguro.
4.2 Topologías de red posibles
Las topologías de red dependen de los equipos utilizados y del número de hembrillas de red.
El módulo de datos Speedwire/Webconnect tiene dos hembrillas de red. Encontrará información
adicional sobre topologías de red en la información técnica “Bus de campo SMA Speedwire”.
Posición Denominación
A Tornillo Allen (ancho 3)
B Hembrilla de red A
C Hembrilla de red B
D Conector del cable plano
E Cable plano
F Placa de características
