SMA Solar Technology AG 5 Conexión
Instrucciones de instalación SWWEBCONDM-IA-es-16 15
5 Conexión
5.1 Posición de montaje y recorrido de los cables

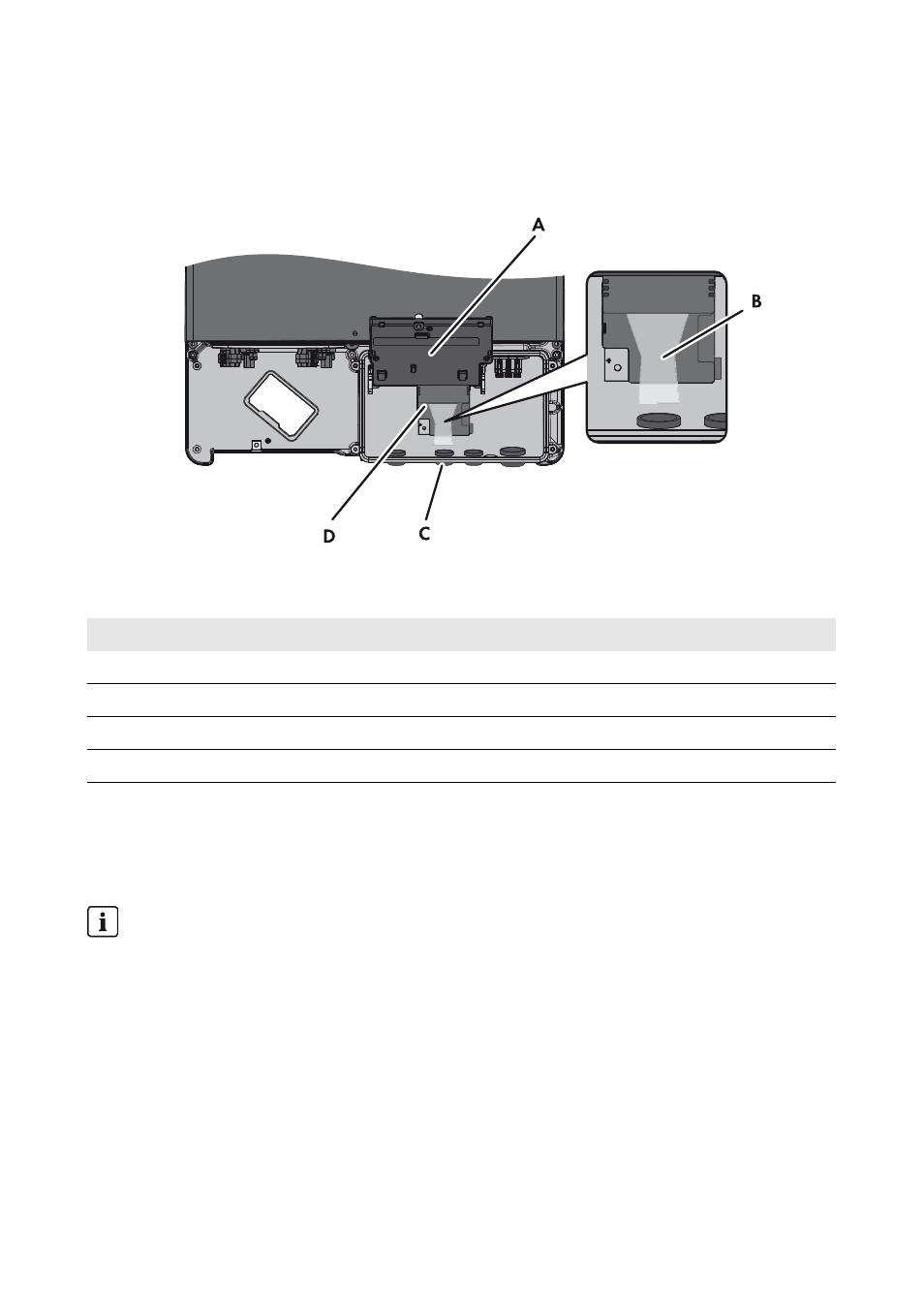

Imagen 5: Posición de montaje y recorrido de los cables en el inversor con la tapa de la carcasa inferior abierta
y la pantalla plegada hacia arriba
5.2 Requisitos del cableado e indicación para el tendido
En Speedwire, tanto la longitud como la calidad del cable influyen en la calidad de la señal. Tenga
en cuenta estos requisitos de los cables y la indicación del cableado.
Posición Denominación
A Pantalla plegada hacia arriba
B Recorrido del cable hasta las hembrillas de red
C Abertura en la carcasa del inversor con tapón obturador
D Lugar de montaje del módulo de datos Speedwire/Webconnect en el inversor
Error en la transferencia de datos por cables de energía eléctrica sin apantallar
Durante el funcionamiento, los cables de energía eléctrica sin apantallar generan un campo
electromagnético que puede interferir en la transferencia de datos de los cables de red.
• Al tender los cables de red, mantenga las siguientes distancias mínimas con respecto a
los cables de energía eléctrica sin apantallar:
– En tendidos sin separador: al menos 200 mm
– En tendidos con separador de aluminio: al menos 100 mm
– En tendidos con separador de acero: al menos 50 mm
