4 Conexión eléctrica
Es este capítulo se describe el montaje y la conexión de la interfaz de comunicación (RS485 Piggy-
Back). Se asume que el inversor está en el medio del bus de comunicación RS485. En caso de
encontrarse al final, siga los pasos descritos a continuación sólo para un cable y realice la
terminación (véase página 15).

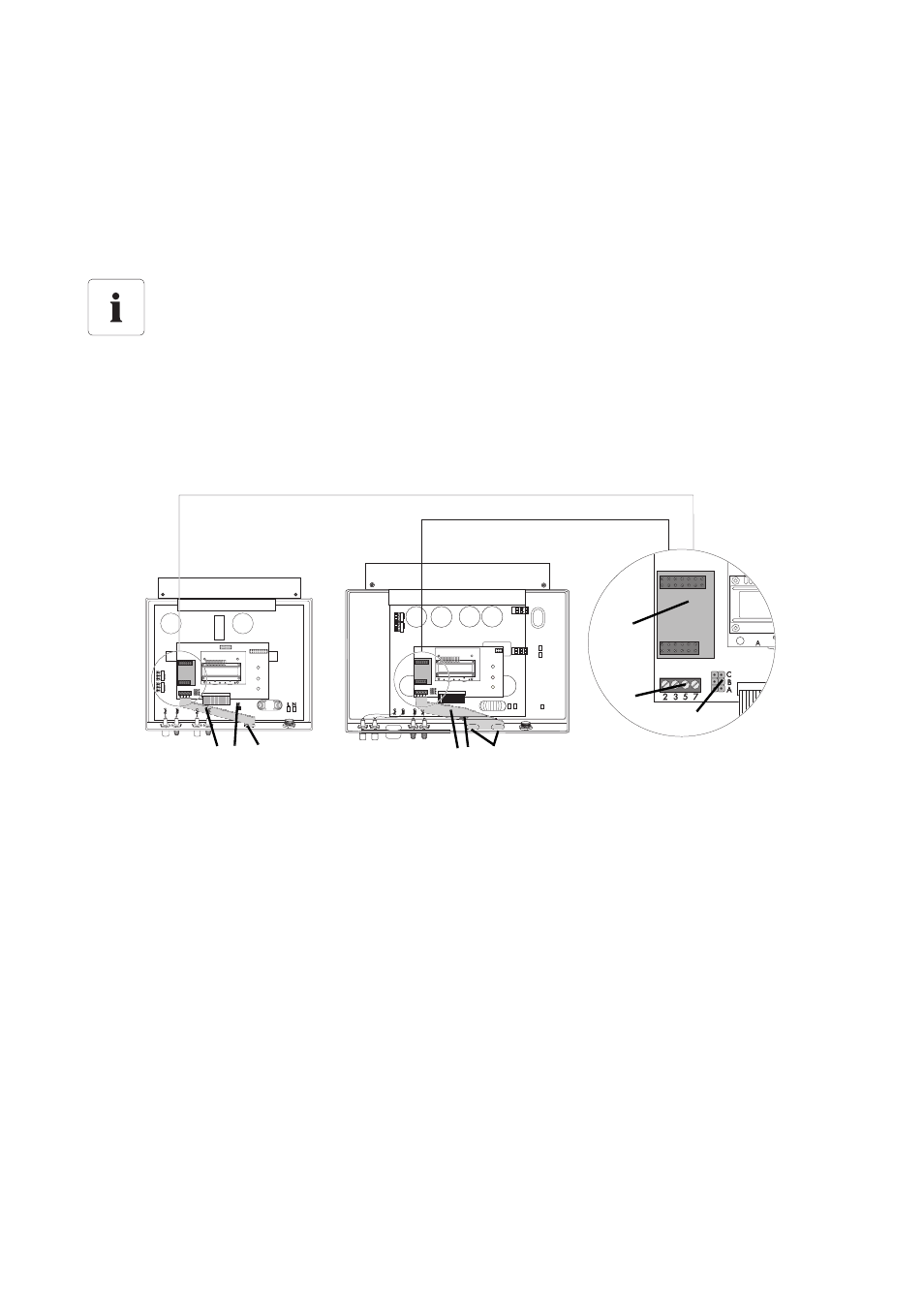

4.1 Vista general de la conexión de la interfaz y el recorrido del
cable
Para un inversor del tipo SB/WB
Si la interfaz de comunicación viene premontada, puede saltarse el capítulo 4.2 “Montaje
de la interfaz de comunicación” (página 10).
SB/WB 700
SB/WB 1100
SB/WB 1100, SB/WB 1100 (E) (LV), SB/WB 1700 (E), SB 2100TL,
SB/WB 2500, SB/WB 2800i, SB/WB 3000
D F E D F E
A
B
C
