Desembalaje
Instrucciones de instalación
485PB-SB-NR-IES101311
7
3 Desembalaje

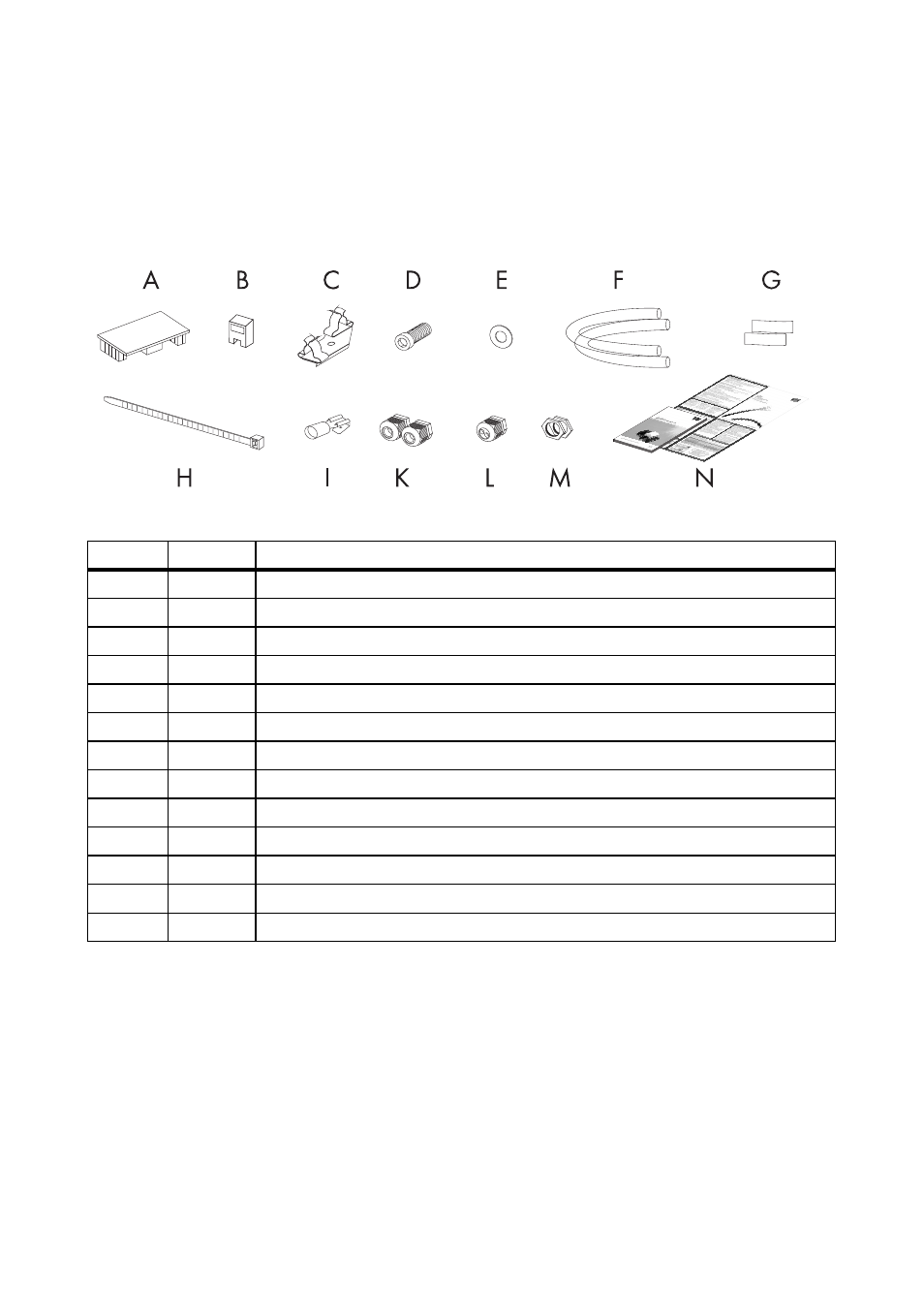

3.1 Volumen de suministro
3.2 Identificación
Puede identificar la interfaz de comunicación consultando la placa de características. Ésta se
encuentra sobre una de las regletas de pines de la interfaz de comunicación.
Posición Cantidad Denominación
A
1
RS485 Piggy-Back: 485PB-G3
B
1
Puente
C
1
Terminal de pantalla
*
*
Sólo se requiere para los inversores del tipo SB/WB 3300 y SB/WB 3800.
D
1
Tornillo de fijación del terminal de pantalla
*
E
1
Arandela de contacto
*
F
2
Tubos flexibles aislantes
G
2
Láminas adhesivas conductivas
*
H
1
Abrazadera para cables
I
1
Enchufe plano
K
2
Racores atornillados (con boquilla de paso de capacidad simple)
L
1
Racor atornillado (con boquilla de paso de capacidad doble)
M
2
Contratuercas para racores atornillados
N
1
Instrucciones de instalación con el esquema de cableado del RS485
