Conexión eléctrica SMA Solar Technology AG
12 485PB-SB-NR-IES101311 Instrucciones de instalación
3. Inserte el racor atornillado con boquilla de paso de
capacidad simple en el orificio preparado de la
carcasa del inversor y atorníllelo a la carcasa
desde el interior con una contratuerca.
4. Afloje la tuerca del racor atornillado para poder
introducir el cable.
☑ Con esto queda lista la boquilla de paso del
inversor.
4.3.2 Tendido de cables en el inversor

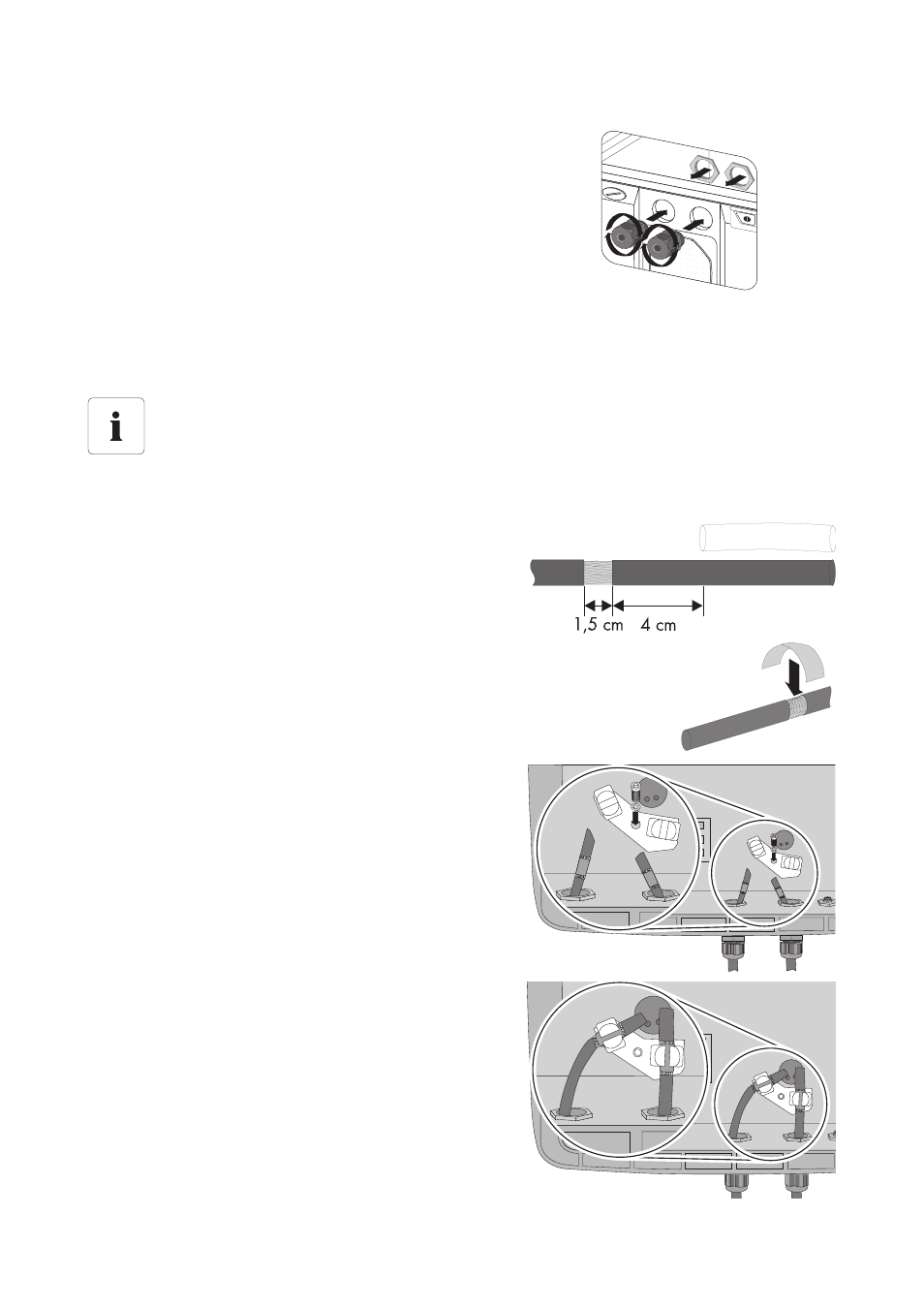

1. Si utiliza un terminal de pantalla, proceda de la siguiente manera:
– Mida una longitud de tubo flexible aislante más
4 cm desde el extremo del cable y retire aprox.
1,5 cm del recubrimiento del cable hasta el
apantallamiento.
– Aplique una lámina adhesiva conductiva
alrededor de la parte pelada del cable.
☑ Ahora el cable ya está listo para el terminal de
pantalla.
– Lleve el cable al inversor a través del racor
atornillado.
– Atornille el terminal de pantalla con el tornillo y
la arandela de contacto en el dispositivo de
enroscado para el terminal de pantalla del
inversor.
– Inserte la parte pelada del cable en el terminal
de pantalla.
☑ Con esto queda montado el terminal de
pantalla.
Las instrucciones de manejo para la preparación y el montaje del terminal de pantalla son
sólo válidas para inversores del tipo SB/WB 3300 y SB/WB 3800.
