SMA Off-Grid Systems - Manual (Página 41)

SMA Solar Technology AG 7 Puesta en marcha
Instalación - Instrucciones breves Off-Grid-IS-es-30 41
7.3 Arranque del sistema
Requisito:
☐ Todos los inversores Sunny Island deben estar encendidos.
☐ En el cuadro de distribución de CA deben estar desconectados los disyuntores de las fuentes de CA de la red
aislada.
☐ El interruptor-seccionador del generador debe estar abierto.
☐ En el cuadro de distribución de CC deben estar desconectados los disyuntores de los reguladores de carga.
Procedimiento:

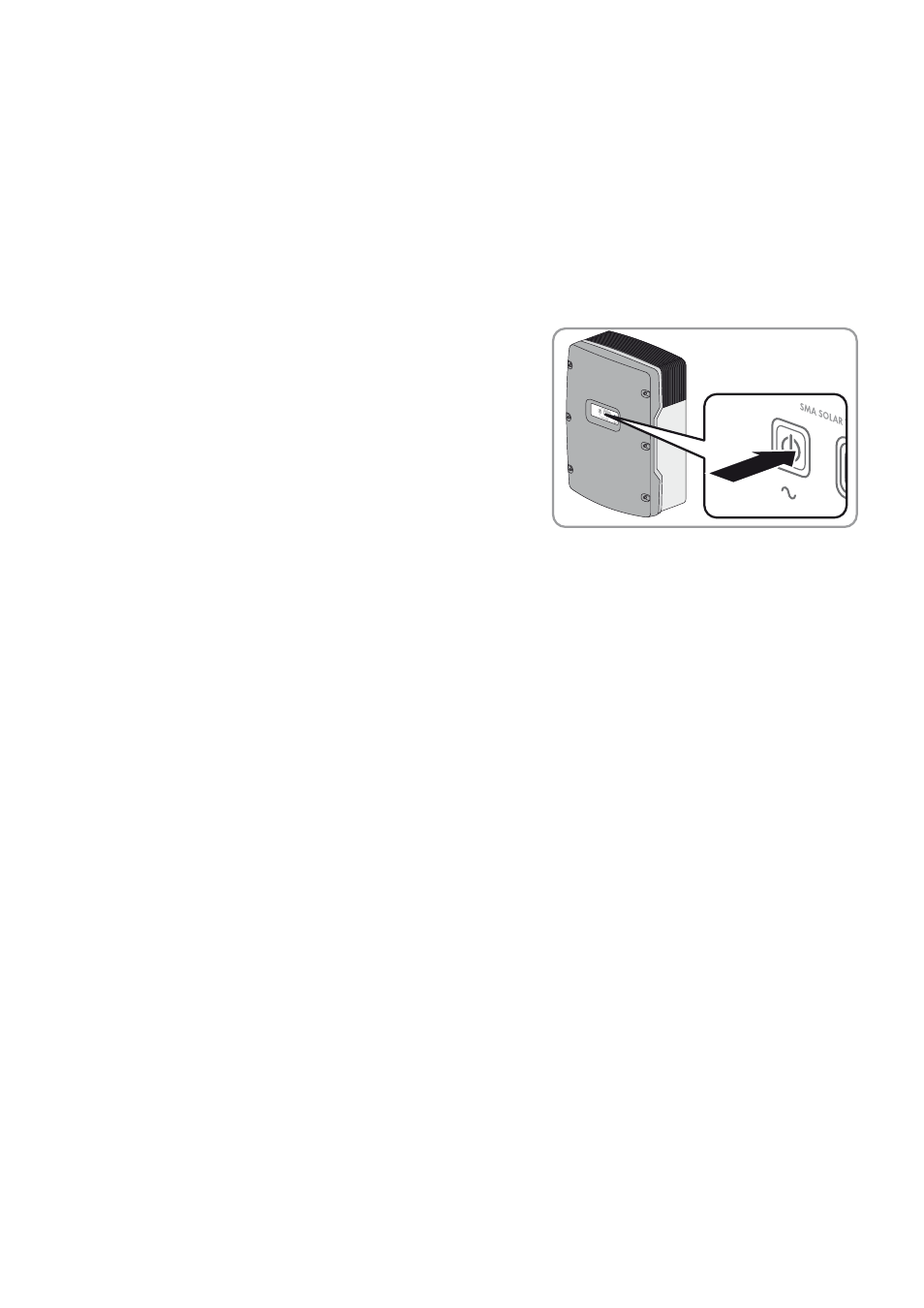

• Pulse la tecla de arranque y parada de un Sunny Island y
manténgala presionada hasta que escuche una señal acústica.
O
Presione el botón del Sunny Remote Control y manténgalo presionado hasta que escuche la señal acústica.
☑ El sistema se pone en funcionamiento y en cada inversor Sunny Island se enciende el led del inversor de color verde.
7.4 Comprobación del amperímetro de la batería
Si en el sistema aislado están instalados reguladores de carga de otro proveedor, un equipo consumidor de CC o más
de cuatro reguladores de carga Sunny Island Charger, se deberá instalar un amperímetro de la batería adicional
(consulte las instrucciones de instalación del Sunny Island).
Requisitos:
☐ El Sunny Island debe estar en funcionamiento (consulte el capítulo 7.3 “Arranque del sistema”, página 41).
Procedimiento:
1. Encienda un equipo consumidor (por ejemplo, un radiador eléctrico de 1 kW) con todos sus dispositivos de
protección en el cuadro de distribución de CA.
2. Mida la intensidad de la corriente de la batería con una pinza amperimétrica.
3. Cambie al modo de instalador en el Sunny Remote Control (consulte el capítulo 7.1, página 40).
4. Seleccione el parámetro 120.06 TotBatCur y lea el valor.
☑ El valor es positivo y está dentro del rango de tolerancia de medición.
✖ ¿El valor no es positivo o está fuera del rango de tolerancia de medición?
El valor es negativo porque los cables de medición del amperímetro de la batería están polarizados.
• Instale correctamente el amperímetro de la batería (consulte las instrucciones de instalación del inversor
Sunny Island).
El valor está fuera del rango de tolerancia de medición porque está ajustado un tipo incorrecto de amperímetro
de la batería.
• Ajuste el tipo correcto de amperímetro de la batería (consulte las instrucciones de instalación del inversor
Sunny Island).
