5 Sistema de clúster único SMA Solar Technology AG
30 Off-Grid-IS-es-30 Instalación - Instrucciones breves
5.4 Conexión RS485 en la Sunny WebBox

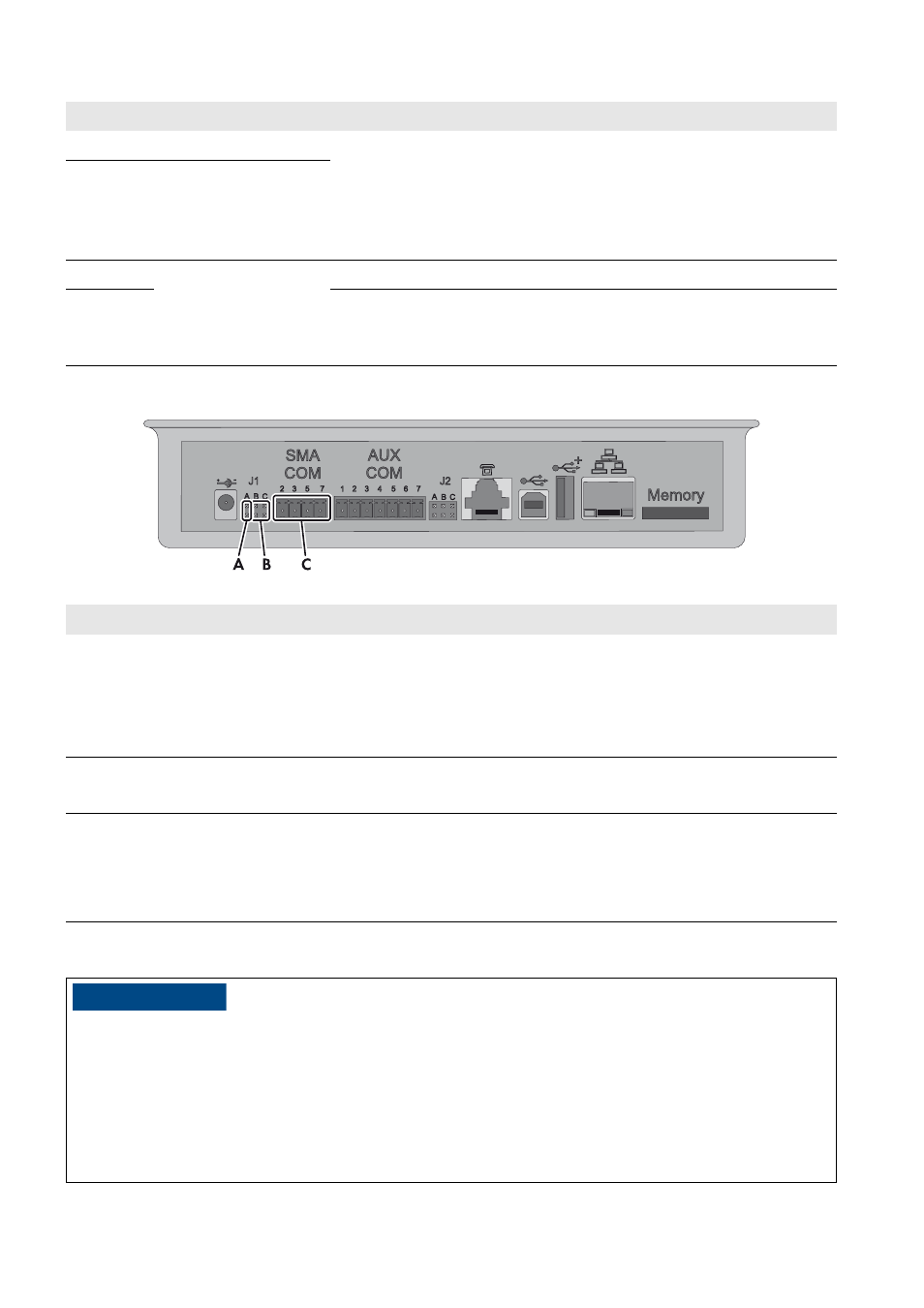

Imagen 12: Conexión del bus de comunicación RS485 con la Sunny WebBox
5.5 Configuración básica
C Cable de CC+ Conexión de la batería
En los sistemas monofásicos se deben utilizar cables de la misma longitud y
sección en todos los Sunny Island.
Sección del conductor: 50 mm² … 95 mm²
Diámetro del cable: 14 mm … 25 mm
D Cable CC −
E Cable de datos para la
comunicación interna en
el clúster
Sunny Island: conexión ComSync In
F Sunny Island: conexión ComSync Out
En el esclavo 2, conecte el cable de datos del regulador de carga
Sunny Island Charger o bien inserte un terminador en la conexión.
Posición Denominación Descripción/Indicación
A Jumper J1A Terminador
Si la Sunny WebBox se encuentra al final del bus de comunicación, deje
insertado el jumper.
Si la Sunny WebBox se encuentra entre los integrantes del bus de
comunicación, retire el jumper.
B Jumper J1B y J1C Tensión de polarización de la señal
Asegúrese de que estén insertados ambos jumpers.
C SMACOM Conexión RS485
2: señal Data+ (A), código de colores del conductor: verde a rayas blancas
5: señal GND, código de colores del conductor: naranja a rayas blancas
7: señal Data − (B), código de colores del conductor: blanco a rayas verdes
13&$"6$*“/
Daños en la batería debido a un mal ajuste
Los parámetros de la batería afectan al comportamiento de carga del inversor Sunny Island. Un ajuste erróneo de los
parámetros para el tipo de batería, su tensión nominal y su capacidad puede dañar la batería.
• Asegúrese de ajustar los valores recomendados por el fabricante de la batería durante la configuración básica
(para los datos técnicos de la batería, consulte la documentación del fabricante).
• Durante la configuración básica ajuste la capacidad de la batería para una descarga eléctrica de 10 horas
(C10). El fabricante de la batería expresa la capacidad de la batería en función del tiempo de descarga.
Posición Denominación Descripción/Indicación
