SMA Solar Technology AG 5 Sistema de clúster único
Instalación - Instrucciones breves Off-Grid-IS-es-30 27
5.3 Conexión del inversor Sunny Island
5.3.1 Conexión del maestro

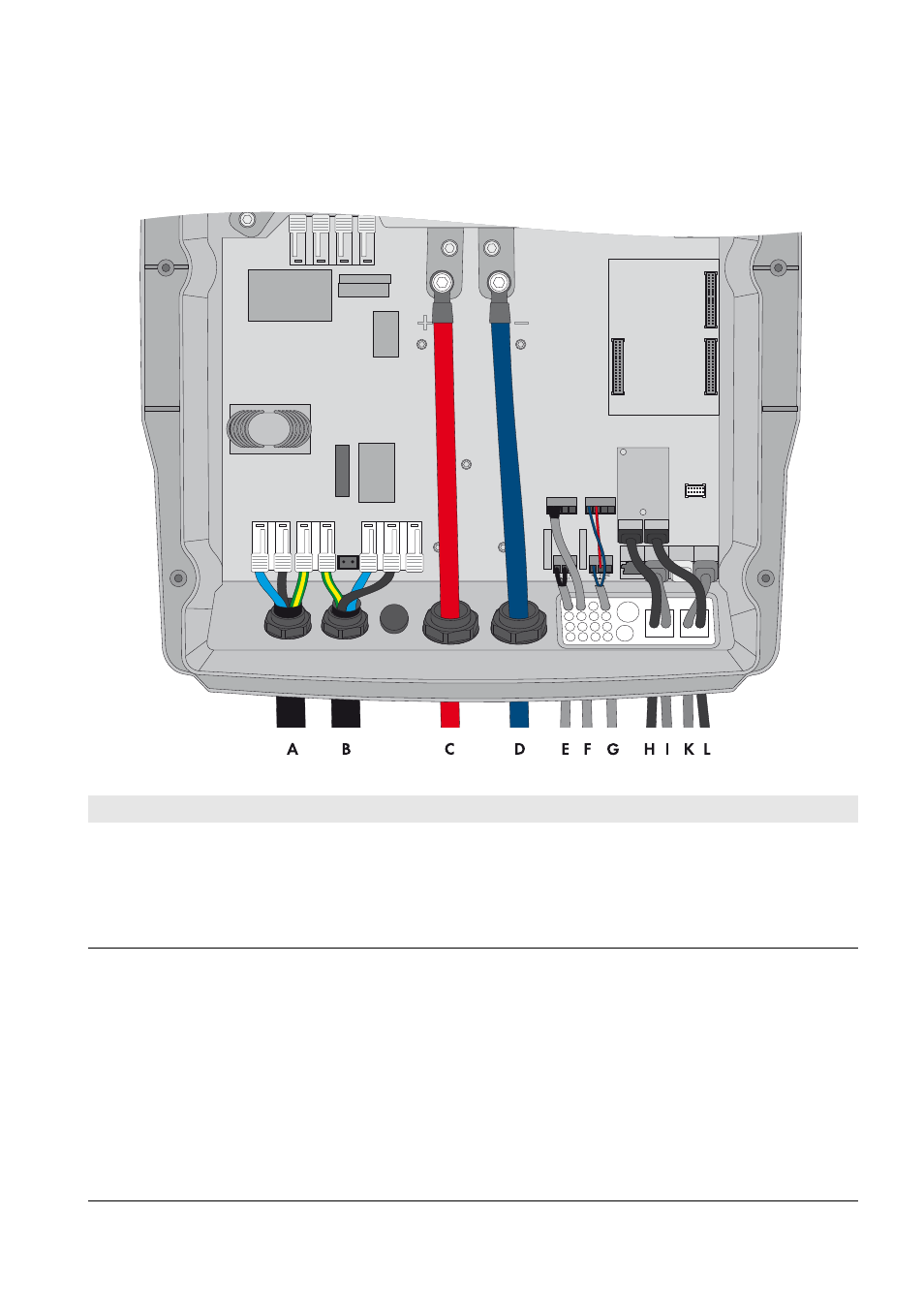

Imagen 10: Conexión del maestro en el sistema de clúster único
Posición Denominación Descripción/Indicación
A Cable de energía eléctrica
de CA de la red aislada
Sunny Island: conexión a AC1 Loads/SunnyBoys, bornes: L, N y PE
Red aislada: conectar el maestro al conductor de fase L1
En los sistemas monofásicos se deben utilizar cables de la misma longitud
y sección en todos los Sunny Island.
Sección del conductor: máximo 16 mm²
B Cable de energía eléctrica
de CA del generador
Sunny Island: conexión a los bornes AC2 Gen/Grid con L, N y PE
Generador: conectar el maestro al conductor de fase L1
Sección del conductor: máximo 16 mm²
En los sistemas monofásicos se deben utilizar cables de la misma longitud
y sección en todos los Sunny Island.
El Sunny Island debe estar conectado con el potencial de tierra a través
de un conductor de protección en la conexión AC1 o AC2. La sección del
conductor de protección debe ser igual o mayor que 10 mm². Si se utiliza
una sección del conductor menor, es necesario conectar un conductor de
protección adicional en la carcasa con la sección del cable de energía
de CA entre el Sunny Island y el potencial de tierra.
