6 Conexión eléctrica SMA Solar Technology AG
36 SSMxx-21-IA-BS-JP-es-20 Instrucciones de instalación
Procedimiento:
Para conectar los cables de datos en el Sunny String-Monitor, siga el proceso indicado en el mismo orden. Los apartados
a continuación muestran el procedimiento exacto.
• Preparar los cables de datos
• Conectar los cables de datos a los conectadores de enchufe
• Conectar los conectadores de enchufe en la String-Monitor Unit
Preparar los cables de datos
Requisito:
☐ Los cables de datos deben introducirse en el Sunny String-Monitor a través de los racores atornillados para cables
(consulte el capítulo 6.2, página 24)
Material de montaje adicional necesario (no incluido en el contenido de la entrega):
☐ Lámina adhesiva conductiva
Procedimiento:

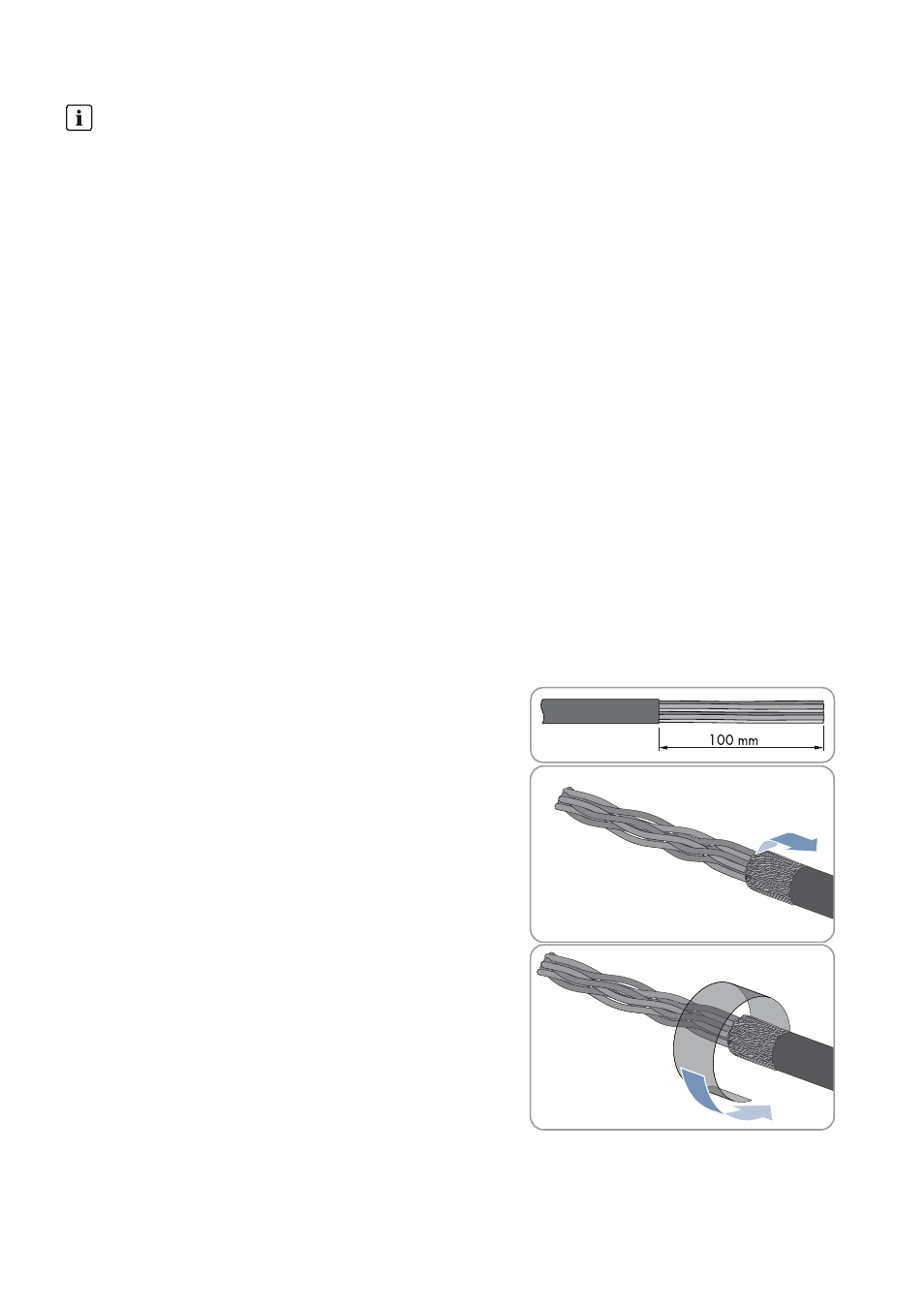

1. Pele los cables de datos 100 mm.
2. Doble hacia atrás el trozo sobrante del apantallamiento de los
cables por encima del revestimiento de estos.
3. Cubra el apantallamiento del cable con la lámina adhesiva
conductiva.
Cantidad limitada de String-Monitor Unit por concentrador
Dado que el suministro de tensión de las placas de medición se realiza a través del cable de datos, el número de
String-Monitor Unit conectadas es limitado.
• Conecte un máximo de diez String-Monitor Unit por concentrador.
Los diferentes Sunny String-Monitor poseen diferentes números de String-Monitor Unit:
• Sunny String-Monitor SSM8-21: una String-Monitor Unit
• Sunny String-Monitor SSM16-21: dos String-Monitor Unit
• Sunny String-Monitor SSM24-21: tres String-Monitor Unit
