5.2.2 Montaje del pedestal

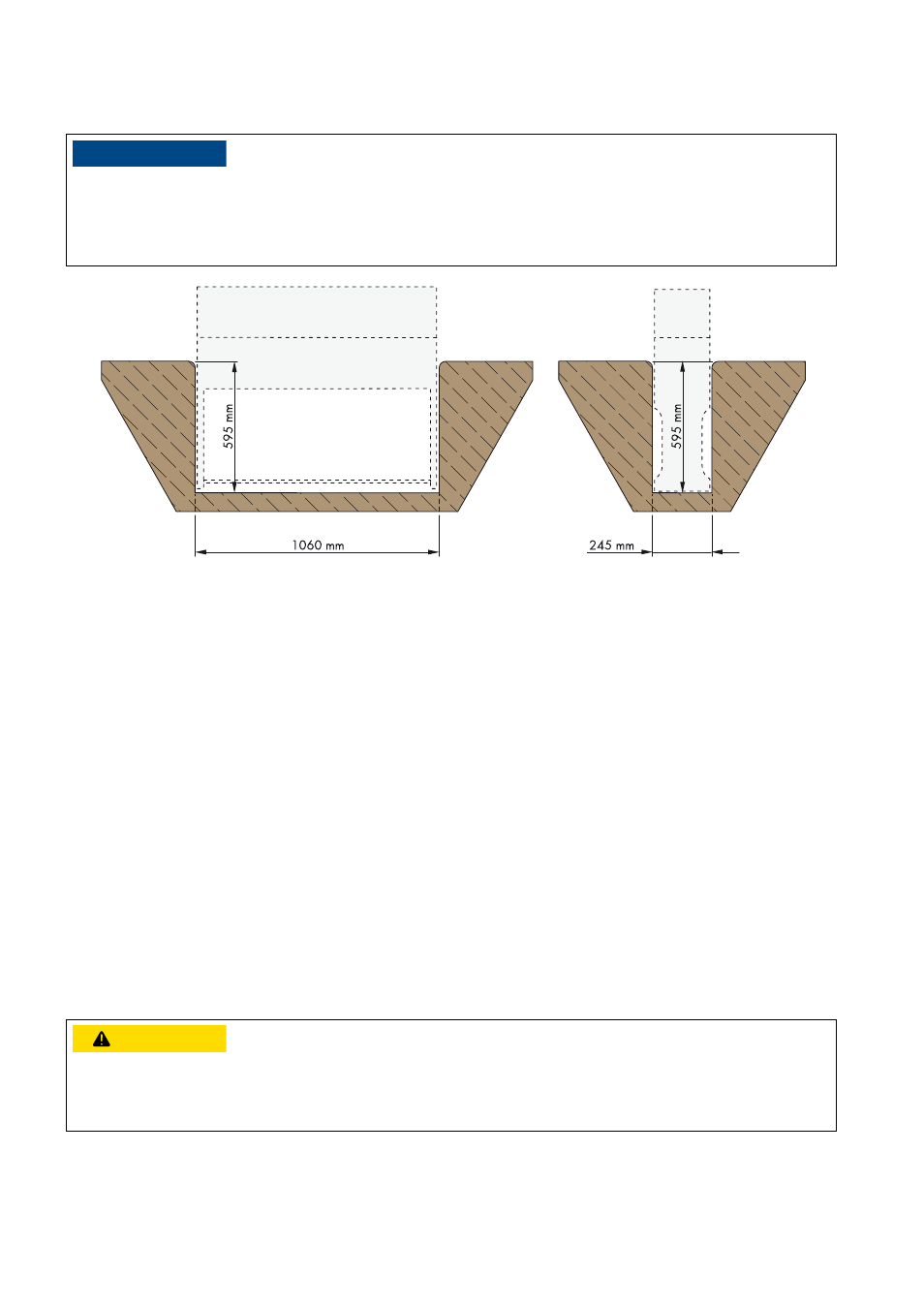

Imagen 8: Dimensiones de la base para el pedestal
Procedimiento:
1. Excave un hoyo. Al hacerlo, tenga en cuenta la profundidad de soterramiento del pedestal. Consejo: La
profundidad de soterramiento máxima está marcada en los laterales del Sunny String-Monitor.
2. Introduzca el pedestal en el hoyo excavado de forma que el lado con el zócalo quede por delante.
3. Retire el zócalo superior del pedestal.
4. Tienda en el pedestal todos los cables de conexión previamente ordenados.
5. Rellene el hoyo hasta la mitad con gravilla o arena.
6. Rellene el espacio restante del pedestal con relleno.
5.2.3 Montaje del Sunny String-Monitor en pedestal
Material de montaje adicional necesario (incluido en el contenido de la entrega de accesorios):
☐ Un pedestal
☐ Cuatro tuercas
☐ Cuatro piezas roscadas
☐ Cuatro arandelas anchas
☐ Dos tornillos de seguridad para el zócalo
13&$"6$*“/
Daños en el Sunny String-Monitor por penetración de humedad
Si penetra humedad puede provocar condensación, corrosión y corrientes de fuga. El uso de relleno para el pedestal
evita la formación de condensación.
• Para un montaje sobre pedestal, utilice relleno para pedestales.
$7(1&,Ð1
Peligro de lesiones causadas por la caída del Sunny String-Monitor
• A la hora del montaje, tenga en cuenta que el Sunny String-Monitor puede pesar hasta 70 kg.
• Se necesitan dos personas para el montaje del Sunny String-Monitor.
