4 Descripción del producto SMA Solar Technology AG
16 SSMxx-21-IA-BS-JP-es-20 Instrucciones de instalación
4.4 Fusibles de string
Los fusibles de string protegen los módulos fotovoltaicos de una planta fotovoltaica frente a corrientes inversas.
Solamente pueden emplearse fusibles de string suministrados o aprobados por SMA Solar Technology AG como
accesorio para los Sunny String-Monitor.

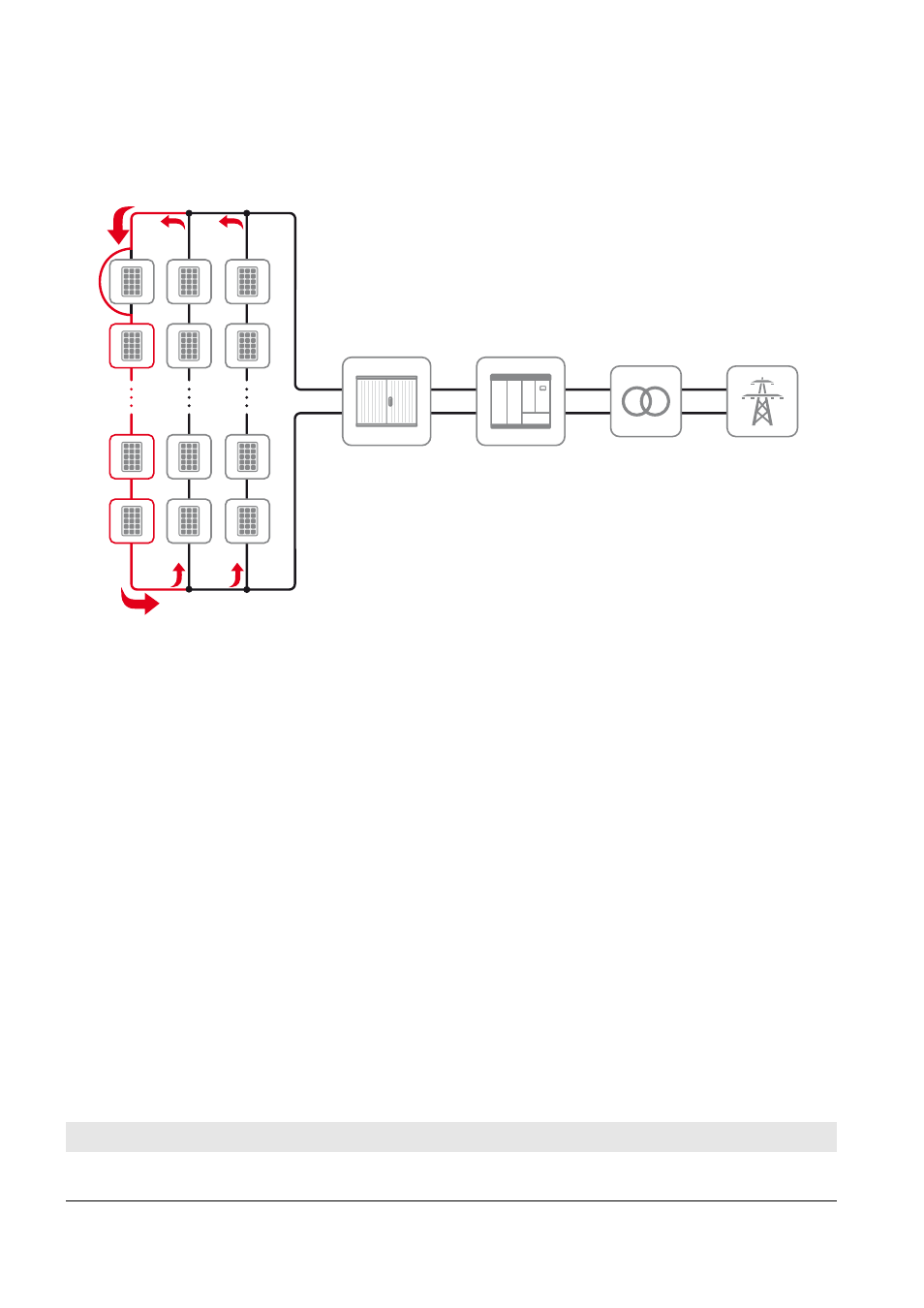

Imagen 5: Esquema de corriente inversa
Puede aparecer una corriente inversa si en los módulos conectados en paralelo hay distintas tensiones en vacío. En este
caso, la corriente inversa puede multiplicar la corriente de cortocircuito de los módulos fotovoltaicos. Cuanto mayor sea
la corriente inversa, con mayor intensidad se calentarán los módulos fotovoltaicos del string defectuoso. Un
calentamiento intenso puede destruir los módulos fotovoltaicos del string defectuoso.
Una corriente inversa puede deberse a estas causas:
• Cortocircuito en uno o varios módulos
• Cortocircuito en una o varias células del módulo
• Doble fallo a tierra de un módulo
• Doble fallo a tierra del cableado
Los fusibles de string se activan si se superan las corrientes de string, con lo que protegen los módulos fotovoltaicos del
string defectuoso. El Sunny String-Monitor transmite el error del string al inversor.
En el caso de generadores fotovoltaicos conectados a tierra, el polo positivo o negativo puede estar conectado a tierra
en el inversor. Para ello, en el Sunny String-Monitor se usan puentes cilíndricos en lugar de fusibles de string. Los puentes
cilíndricos también están disponibles como accesorio.
4.5 Protección contra sobretensión
Dependiendo del modelo, el Sunny String-Monitor está equipado con uno o dos descargadores para la protección
contra sobretensión.
Para garantizar la función de la protección contra sobretensión, el descargador debe estar conectado a la toma a tierra
externa.
Componentes que requieren protección SSMxx-21-BS SSMxx-21-BS-JP
Cables principales de CC del
Sunny String-Monitor
✓ ✓
